Beschreibung

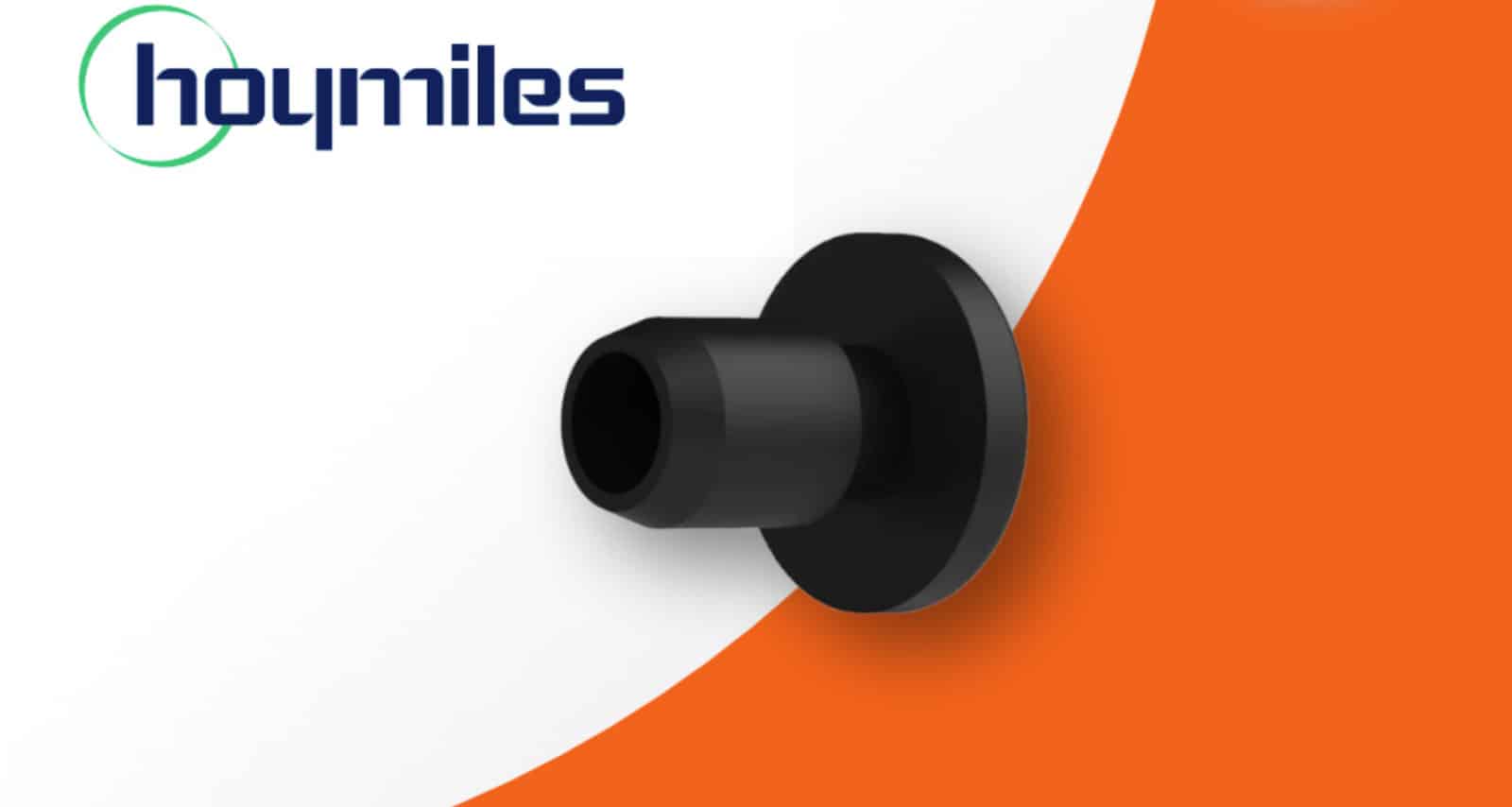

Endkappen für T-Knot Hoymiles HMS

Die Endkappen für Hoymiles HMS T-Knot Verbindungen sind wesentliche Komponenten für die ordnungsgemäße Installation von HMS-Mikrowechselrichter-Systemen. Sie dienen dem wasserdichten Verschluss unbenutzter Anschlüsse im AC-Kabelsystem.

Produktübersicht

Hauptfunktion

Die HMS-Endkappen (auch „Sealing Caps“ oder „AC Trunk End Caps“ genannt) verschließen das offene Ende des AC-Trunk-Kabels am letzten Mikrowechselrichter in der Kette. Sie gewährleisten einen dichten und sicheren Abschluss des HMS-Kabelsystems.

Kompatibilität

Die Endkappen sind kompatibel mit der gesamten HMS-Serie von Hoymiles:

• HMS-350-1T, HMS-400-1T, HMS-500-1T (einphasig)

• HMS-600-2T, HMS-700-2T, HMS-800-2T, HMS-900-2T, HMS-1000-2T (zweiphasig)

• HMS-1600-4T, HMS-1800-4T, HMS-2000-4T (vierphasig)

Wichtiger Hinweis: Diese Endkappen sind nicht für die HMT-Serie geeignet, welche separate HMT-Endkappen benötigt.

Technische Spezifikationen

Elektrische Eigenschaften

• Nennspannung: 300V

• Nennstrom: 40A

• Maximale Leitergröße: 6 mm²

• Maximaler Kabelaußendurchmesser: 16,5 mm

Umgebungsbedingungen

• Betriebstemperatur: -40°C bis +85°C

• Schutzart: IP68 (vollständig wasser- und staubdicht)

• Gewicht: ca. 0,01 kg (10 Gramm)

Material

• Hergestellt aus hochwertigem Polycarbonat für Langlebigkeit und Witterungsbeständigkeit

Installation und Verwendung

Installationsverfahren

1. Vorbereitung: Verwendung des AC-Trunk-Kabel-Steckverbinder-Entsperrwerkzeugs zur Entriegelung der oberen Abdeckung

2. Montage: Einsetzen der Endkappe an einem Ende des AC-Trunk-Kabels

3. Befestigung: Festschrauben der Kappe mit dem empfohlenen Anzugsdrehmoment von 4,0 ± 0,5 Nm

4. Abschluss: Aufsetzen der oberen Abdeckung auf den Trunk-Stecker

Systemkonfiguration

Für ein vollständiges HMS-System werden benötigt:

• Pro Wechselrichter: Ein HMS Trunk Connector

• Ab zwei Wechselrichtern: HMS Verbindungskabel zwischen den Geräten

• Eine Endkappe für den freibleibenden Anschluss am einen Ende

• Einen HMS AC Connector für den Netzanschluss am anderen Ende

Beispiel-Installationen

System mit 4 HMS-Wechselrichtern (zusammengeschaltet):

• 4× T-Knoten mit AC-Kabel

• 1× Entriegelungshilfe

• 1× Endkappe

• 1× Trennhilfe (optional)

Vier separate Mini-Anlagen:

• 4× T-Knoten mit AC-Kabel

• 1× Entriegelungshilfe

• 4× Endkappen (eine pro System)

• 1× Trennhilfe (optional)
