Breitband- und DSL-Tester Trend Communications Aurora Presto – Model 4800

Beschreibung

Trend Communications Aurora Presto – Detaillierte Beschreibung

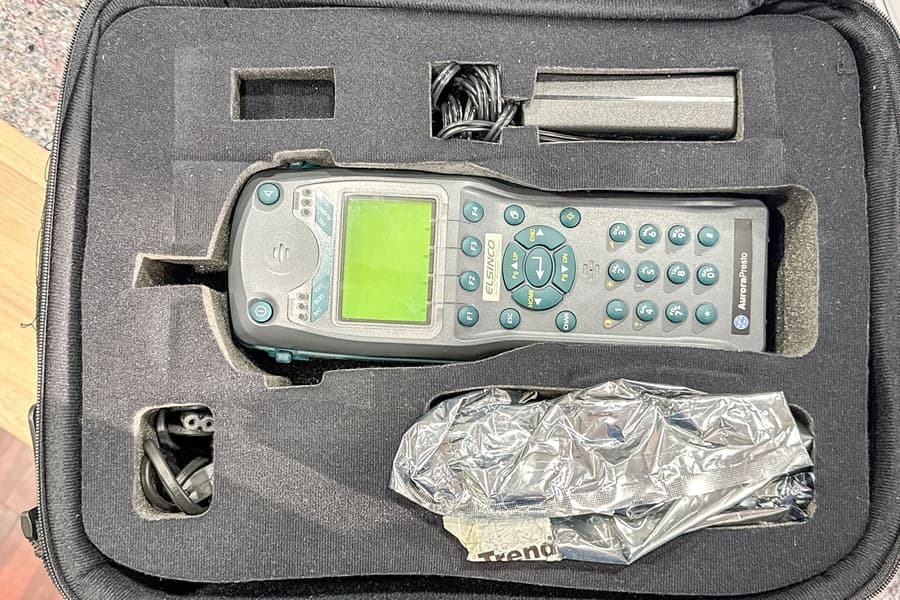

Das Trend Communications Aurora Presto ist ein professionelles, robustes Handprüfgerät (Handheld-Tester) für die Installation, Qualifizierung und Fehlersuche an digitalen Teilnehmeranschlussleitungen (DSL) sowie den dazugehörigen Transportnetzwerken (ATM, PPP und IP).

Angesichts des Herstellungsdatums des abgebildeten Geräts (September 2001) handelte es sich damals um den absoluten Industriestandard für Telekommunikationstechniker, die Breitband-Internet (ADSL/G.SHDSL) über klassische Kupfer-Telefonleitungen bereitstellten und entstörten.

1. Physikalische und Hardware-Konstruktion

• Gehäuse: Schweres, ergonomisch geformtes Feldprüfgerät aus schlagfestem Kunststoff, ausgelegt für den rauen Baustelleneinsatz.
• Sicherheitshinweis: Auf der Rückseite befindet sich ein Aufkleber mit der Warnung, vor dem Öffnen der Batterieabdeckung alle Kabel zu trennen (Warning: Disconnect all cables before removing battery cover).

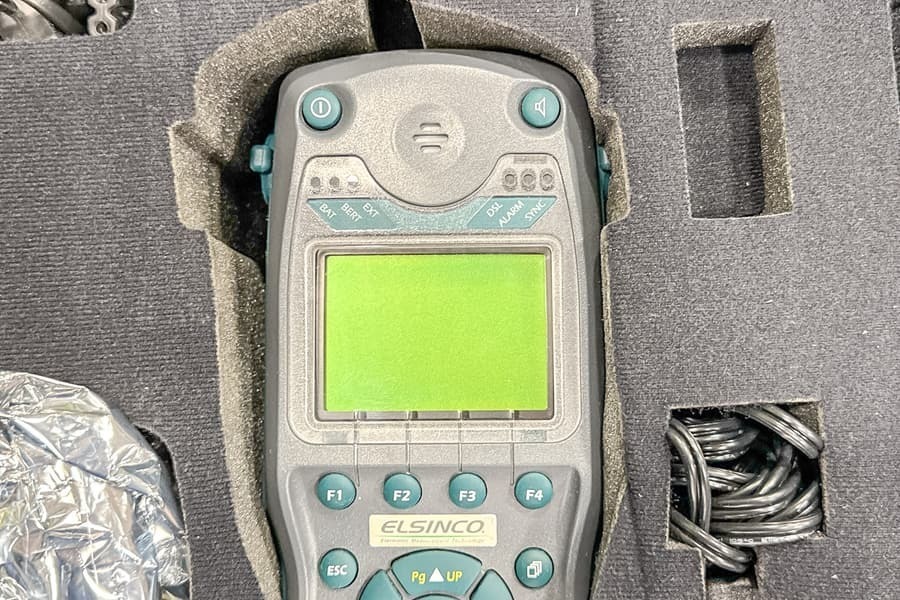

• Benutzeroberfläche:
  • Hintergrundbeleuchtetes, monochromes LCD-Grafikdisplay zur detaillierten Anzeige von Textmenüs, Bitraten und Leitungsgrafiken.
  • Robustes Gummitastenfeld mit alphanumerischen Tasten und kontextabhängigen Funktionstasten (Softkeys) direkt unter dem Display.
  • Eine Reihe von Status-LEDs auf der Vorderseite zur schnellen Diagnose im Feld.
• Stromversorgung: Integrierter Akku, der über ein spezifisches Netzteil geladen wird (laut Typenschild: PSU Type 6).

2. Technische Funktionen und Messverfahren

Das Gerät kann sowohl das Modem beim Kunden (ATU-R) als auch die Gegenstelle in der Vermittlungsstelle (ATU-C) simulieren. Dies ermöglicht es dem Techniker, Fehler präzise einzugrenzen (Fehler in der Leitung, beim Kunden oder in der Vermittlungsstelle).

Physikalische Schicht und Kupferprüfung (Physical Layer)

• TDR (Zeitbereichsreflektometrie): Sendet elektrische Impulse in das Kabel, um Kabelbrüche, Kurzschlüsse und die genaue Leitungslänge zu ermitteln.
• DMM (Digitalmultimeter): Misst grundlegende elektrische Parameter wie Spannung, Widerstand, Kapazität und Schleifenwiderstand der Kupferdoppelader.
• Rausch- und Dämpfungsmessung: Analysiert das Signal-Rausch-Verhältnis (SNR) und die Leitungsdämpfung, um die maximal mögliche DSL-Geschwindigkeit zu bestimmen.

Protokollschicht (DSL, ATM, IP)

• BERT (Bit Error Rate Test): Der wichtigste Test für die Stabilität der Leitung. Das Gerät sendet ein pseudozufälliges Datenmuster und prüft auf der Empfangsseite, wie viele Bits fehlerhaft ankommen.
• ATM-Statistiken: Überwachung von ATM-Zellen (AAL5), Qualitätsprüfung (QoS) und Erkennung von Fehlern in den OAM-Zellen.
• IP-Ebene und Ping-Test: Ermöglicht den Aufbau einer echten PPP-Verbindung (PPPoA/PPPoE), den Bezug einer IP-Adresse via DHCP und die Durchführung von PING- oder Traceroute-Befehlen zur Internet-Verifizierung.

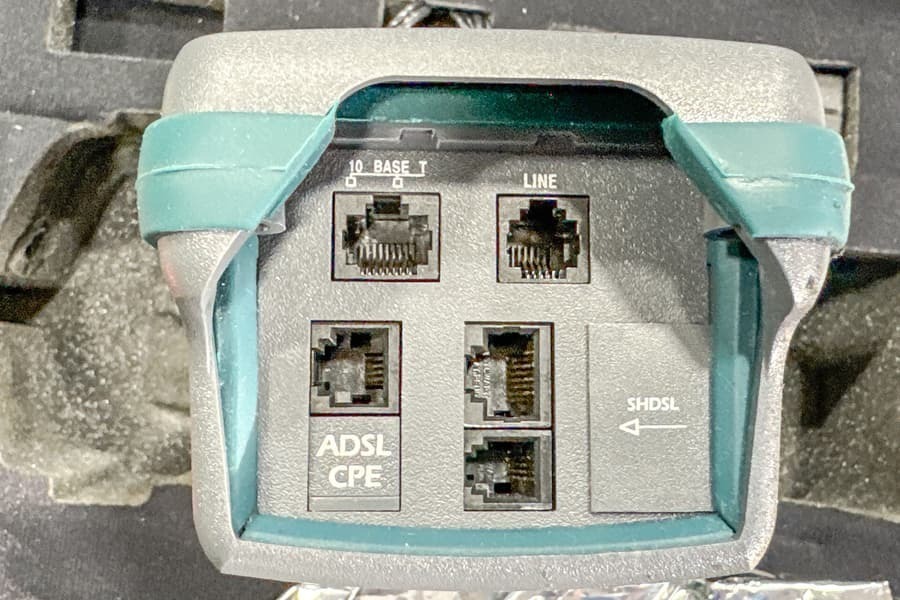

3. Schnittstellen und Anschlüsse (Konnektivität)

Das Gerät verfügt über spezifische Anschlüsse an der Ober- und Unterseite:

1. DSL-Port (RJ-11 / RJ-45): Für den direkten Anschluss an die Kupfer-Telefonleitung.
2. Serieller Anschluss (RS-232): Diente der Verbindung mit einem PC. Über die damalige Software auroraExpert für Windows konnten Techniker Messergebnisse exportieren, Messprotokolle für Kunden erstellen oder die Firmware aktualisieren.
3. Ladebuchse: Für den Anschluss des Netzteils (Type 6) zum Laden des Akkus.

4. Technische Daten im Überblick

ParameterSpezifikation / BedeutungGerätetypHandgeführter Breitband- und DSL-LeitungsanalysatorTechnologienADSL, G.SHDSL, ATM, IP, ISDN (je nach Modulbestückung)HauptfunktionKabelfehlersuche, Synchronisationstests, Stabilitätsmessung (BERT)StatusanzeigeGrafikdisplay + 6 Status-LEDs (BAT, BERT, EXT, DSL, ALARM, SYNC)
