Laptop Bildschirm mit R. SHARP für Dell – LQ123N1JX31 – Touch – Ohne IR Kamera

Beschreibung

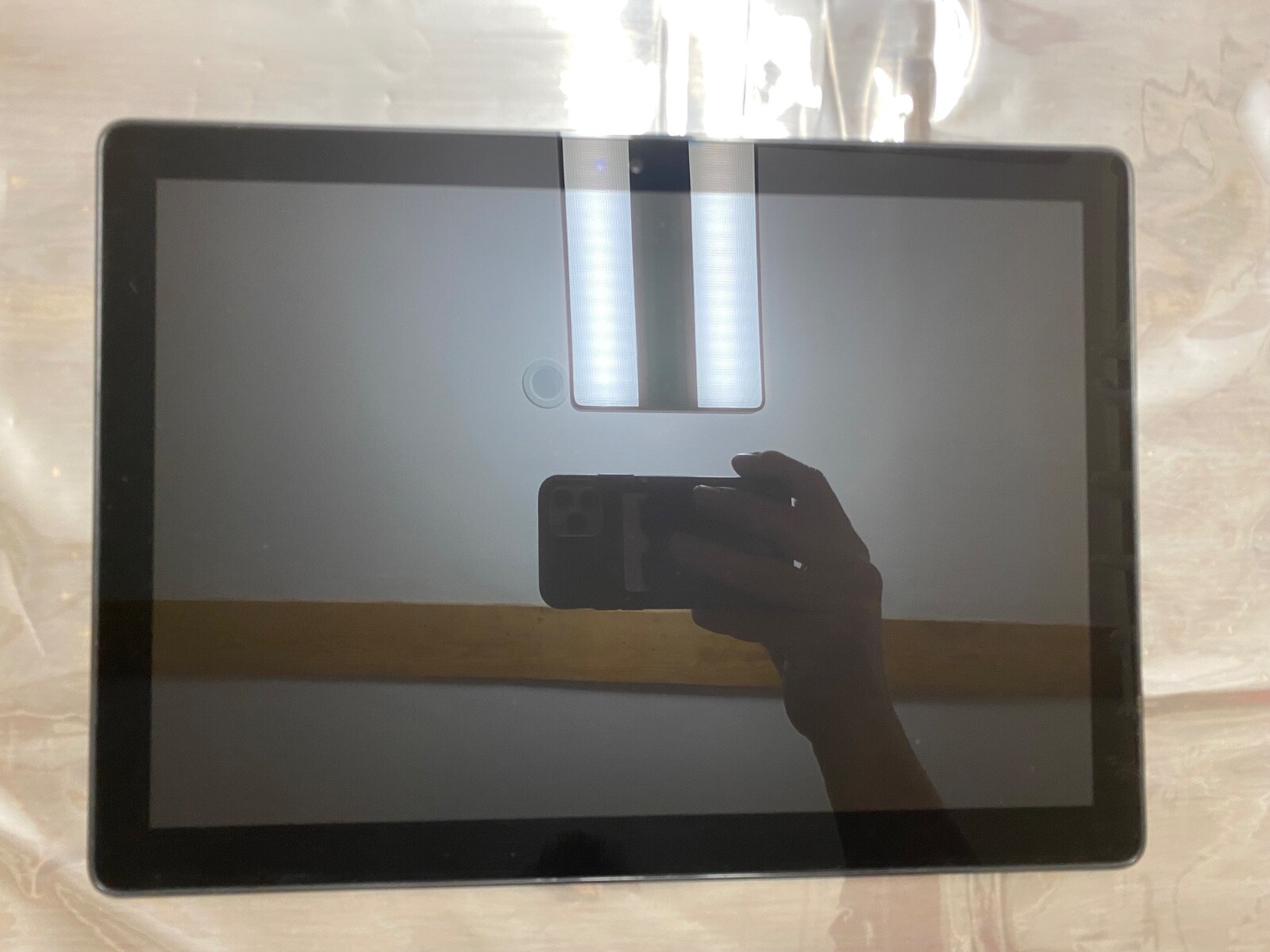

Sharp LQ123N1JX31 LCD-Touchscreen Display

Das Sharp LQ123N1JX31 ist ein präzise engineertes TFT-LCD-Panel der Premium-Klasse, das als sogenanntes Oxide TFT-LCD (Thin-Film Transistor) in einer LCM-Konfiguration (Liquid Crystal Module) ausgeführt ist. Das Panel funktioniert nach dem IPS-Prinzip (In-Plane Switching), was eine außergewöhnlich breite Betrachtbarkeitserfahrung mit stabilen Farben und hoher Kontrastuniformität ermöglicht.​

Die physische Größe des Displays beträgt 12,3 Zoll diagonal mit einer aktiven Darstellungsfläche von 259,2 mm (Breite) × 172,8 mm (Höhe). Die Gesamtphysischen Abmessungen des Panels inklusive Rahmung betragen 265,26 mm × 185,06 mm × 4,95 mm Dicke, was eine äußerst schlanke und elegante Bauform für moderne Convertible-Laptops darstellt.​

Bildqualität und Farbwiedergabe

Auflösung und Pixeldichte: Das Display arbeitet mit einer nativen Auflösung von 1920 × 1280 Pixeln im RGB-Format mit vertikalem Stripe-Layout. Dies ergibt eine überragende Pixeldichte von 188 DPI (Dots Per Inch), was zu kristallscharfem, detailliertem Bildinhalt und gestochen scharfen Texten führt. Das Seitenverhältnis beträgt 15:10 (entspricht der modernen 3:2-Aspect-Ratio), optimal für produktive Anwendungen und Dokumentarbeiten.​

Farbtreue und Farbumfang: Das Panel stellt 16,7 Millionen Farben dar (24-Bit-Farbtiefe, auch 8-Bit-RGB genannt) und deckt 100% des NTSC-Farbraums ab. Dies bedeutet eine außergewöhnlich breite und akkurate Farbwiedergabe, ideal für professionelle Bildbearbeitung, Design und Multimediaanwendungen.​

Helligkeit und Kontrast: Die Standard-Helligkeit beträgt 400 cd/m² (Typ.) — eine sehr hohe Leuchtkraft, die auch in hellen Umgebungen und direktem Sonnenlicht hervorragende Lesbarkeit bietet. Das Kontrastverhältnis liegt bei beeindruckenden 1200:1 (typisch, Transmission), was tiefe, kräftige Schwarztöne und leuchtende Weißtöne mit natürlicher Gradation ermöglicht.​

Reaktionsgeschwindigkeit: Die Ansprechzeit beträgt 30 ms (typisch, Summe aus Anstiegszeit Tr und Abfallzeit Td). Dies ist für ein IPS-Panel ausgezeichnet und reduziert Bewegungsunschärfe bei Videoinhalt erheblich.​

Bildwiederholfrequenz: Das Display arbeitet mit einer stabilen 60 Hz Bildwiederholfrequenz mit konsistenter flimmerfreier Ausleuchtung.​

Betrachtungswinkel und Sichtbarkeit

Ein kritisches Merkmal des IPS-Designs ist die außergewöhnliche Betrachtbarkeitserfahrung mit Blickwinkeln von 89/89/89/89 Grad (links/rechts/oben/unten, gemessen bei Kontrastwert CR ≥ 10). Dies bedeutet, dass die Farben, Helligkeit und der Kontrast über einen extremen Betrachtungswinkelbereich von etwa 178 Grad vertikal und horizontal stabil bleiben. Das ist vergleichbar mit einem professionellen Monitor und überlegener gegenüber den meisten Laptop-Displayalternativen.​

Ansichtsrichtung: Das Panel ist als Symmetry-Ansicht konfiguriert, was bedeutet, dass die optischen Charakteristiken in alle Richtungen gleichmäßig verteilt sind — ideal für 2-in-1 Tablets, wo das Gerät in verschiedenen Orientierungen verwendet wird.​

Oberflächenbeschaffenheit und Beschichtung

Das Display verfügt über eine glänzende Glasoberfläche (Glossy-Finish) mit einer transparenten Antireflexschicht und hochwertiger Oberflächenveredelung. Dies ermöglicht:

• Maximale Farbintensität: Die glänzende Oberfläche reflektiert keine Umgebungslicht diffus, weshalb Farben kräftig und lebendig wirken.

• Hochpräzise Touchscreen-Funktion: Die Glasoberfläche ist speziell für kapazitive Touchscreen-Erfassung optimiert mit präziser Finger- und Stylus-Erkennung.

• Anti-Glare-Eigenschaften: Trotz Glossy-Ausführung ist eine leichte Anti-Glare-Behandlung vorhanden, um Reflexionen in praktischen Verwendungssituationen zu minimieren.​

Beleuchtungssystem und Lebensdauer

Das Display nutzt ein WLED-Backlight-System (White LED) mit einer 6S8P-Konfiguration (6 Serie × 8 Parallel Schaltung), was eine extrem uniforme und stabil leuchtende Hintergrundbeleuchtung bietet. Die Lebensdauer des Backlight wird mit 15.000 Stunden angegeben — das entspricht etwa 7-8 Jahren kontinuierlicher Nutzung bei täglich 5-6 Stunden Betrieb. Das Backlight kommt ohne separaten Treiber (W/O Driver) aus, da die Stromversorgung direkt vom eDP-Connector erfolgt.​

Stromversorgung des Backlights: Das WLED-System wird mit einer typischen Spannung von 3,3V versorgt und arbeitet flimmerfrei mit äußerst stabiler Leuchtkraft über den gesamten Betriebstemperaturbereich.​

Verbindungstechnologie und Signalübertragung

eDP-Interface (Embedded DisplayPort): Das Display nutzt den modernen eDP (2 Lanes) Standard in der Version eDP 1.4a mit HBR1-Datenmodus (High Bit Rate 1) bei 2,7 Gigabit/Lane Datenrate. Dies ermöglicht die Übertragung der hohen Auflösung (1920×1280) bei 60 Hz plus zusätzlicher Touchscreen- und Sensordaten über ein einzelnes, platzsparendes Flachbandkabel.​

Connector-Spezifikation: Das Display wird über einen 40-Pin eDP-Stecker (I-PEX Standard) angeschlossen. Diese Pinzahl ist charakteristisch für eDP 2-Lane Touchscreen-Panels (im Unterschied zu 30-Pin Non-Touch oder 40-Pin 4-Lane Varianten). Der Connector-Typ ist I-PEX 20679-330E-23 oder äquivalent (0,5 mm Pitch).​

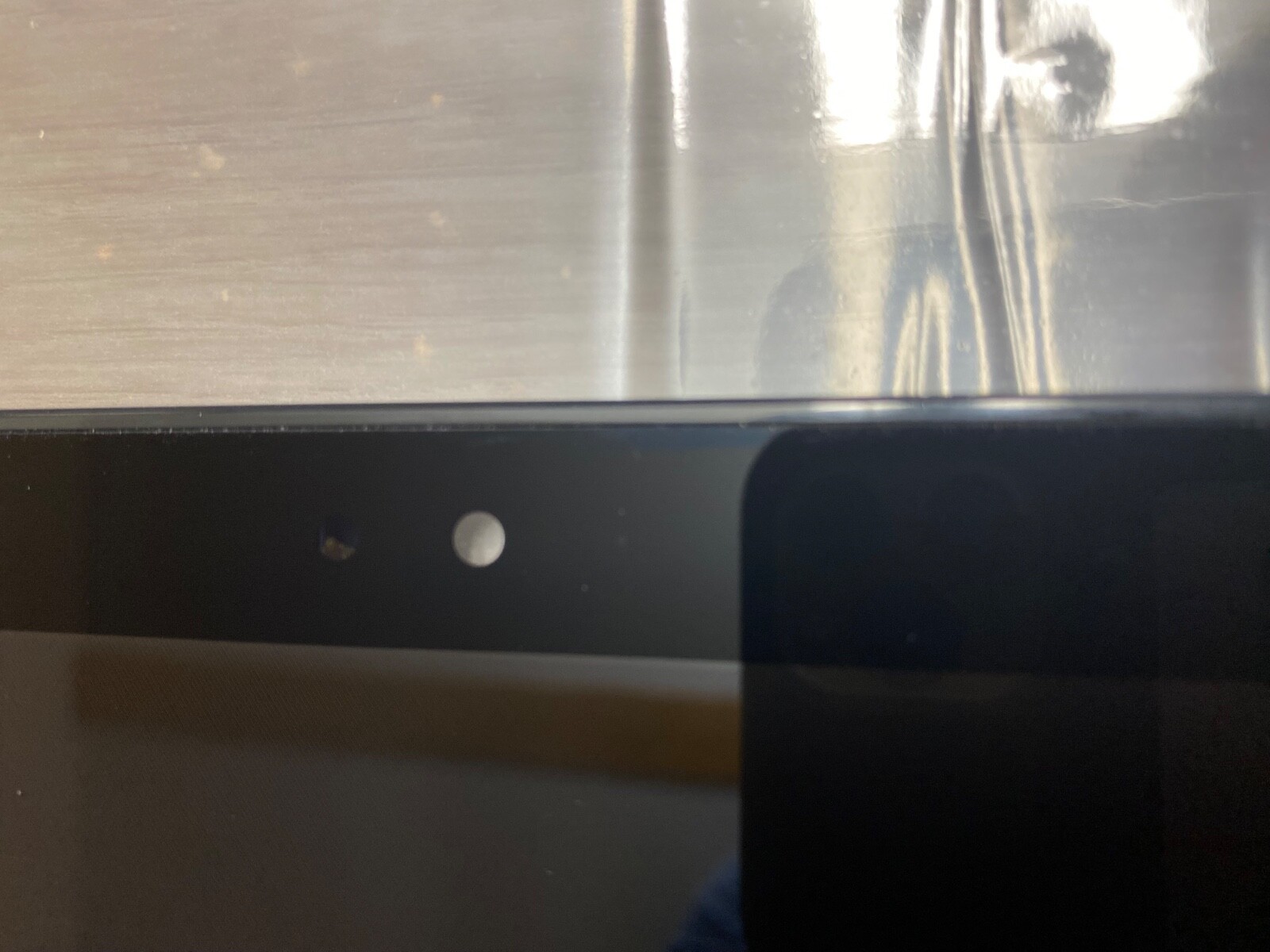

Touchscreen-Integration: Das Display verfügt über einen auf dem Glas integrierten kapazitiven Touchscreen ohne Infrarot-Kamera (IR-Camera-Free-Version). Das Panel hat aber Fensteraussparungen und Layout-Vorbereitungen für eine optionale IR-Infrarotkamera, falls diese nachträglich montiert werden soll. Das Touch-Panel wird direkt über die 40-Pin eDP-Verbindung mit Strom versorgt und die Touch-Daten werden über I2C oder USB-HID über denselben Connector übertragen.​

eDP-Kabel-Part-Nummern: Das eDP-Flachbandkabel trägt die Dell-Referenznummern 6100F, 06100F, CN-06100F und ist speziell für diese Displaykonnektor-Konfiguration gelötet.​

Betriebsbedingungen und Zuverlässigkeit

Betriebstemperatur: 0°C bis 50°C (typischer Bereich für professionelle Laptop-Displays)

Lagerbedingungen: -25°C bis +60°C (für Transport und Langzeitlagerung)

Feuchtebeständigkeit: 10% bis 85% relative Luftfeuchte (nicht kondensierend)

Vibrations- und Stoßfestigkeit: Das Panel ist für Laptop-Einsätze mit standardisierten Vibrations- und Falltest-Anforderungen spezifiziert.​

Optische Sicherheit und Beschichtung

Das Display erfüllt internationale Sicherheitsstandards für optische Strahlung und verfügt über:

• Anti-Blaulicht-Filter-Eigenschaften in der Glasoberfläche zur Reduzierung von Augenbeanspruchung

• UV-Schutz durch die Oberflächenbeschichtung

• Kratzfestigkeit durch Hartglas-Oberfläche (Corning Gorilla Glass oder äquivalent)

Physikalische Merkmale und Konstruktion

Panel-Form: Das Display hat einen Ultra-Slim-Design mit Dicke von nur 4,95 mm für das gesamte Panel inklusive PCBA-Rückseite und aufgebogener Komponenten (Bent-Form mit T ≤ 3,0 mm). Dies ist eine der dünnsten verfügbaren 12,3″-Displays.

Rahmenmaterial: Der Bezel und die Strukturkomponenten sind aus Premium-Kunststoff mit Metalleinzügen für zusätzliche Stabilität und elektromagnetische Abschirmung (EMI-Abschirmung).

Kantenausführung: Alle Kanten sind matt-schwarz oberflächenbehandelt und haben polierte Ecken zur Vermeidung von Schnittverletzungen.

Gewicht: Das nackte Panel wiegt ca. 200-250 Gramm, das komplette Touch-Modul mit Glas und Bezel wiegt ca. 350-380 Gramm.​

Spezielle Designmerkmale für Dell Latitude 5285/5290

Das Panel wurde speziell als OEM (Original Equipment Manufacturer) Komponente für die Dell Latitude 2-in-1 Serie entwickelt mit folgenden Optimierungen:

• Resistive Touchscreen für Stylus-Unterstützung: Das Glas unterstützt nicht nur Fingerberührungen, sondern auch Digitale Stifte und Stylus-Input mit hoher Präzision für produktive Anwendungen.

• Helligkeit für Convertible-Nutzung: Die 400 cd/m² Helligkeit ist speziell für die Verwendung im Tablet-Modus unter verschiedenen Lichtverhältnissen optimiert.

• Flachbandkabel für 2-in-1 Mechanik: Das eDP-Kabel ist mit speziellen Biegungstoleranzwerten für die Mehrfach-Dreh- und Scharnierbelastung des Convertible-Designs spezifiziert.​

Produktion und Qualitätssicherung

Das Sharp LQ123N1JX31 wurde unter ISO 9001-Zertifizierung und in Übereinstimmung mit Dell’s strengsten OEM-Qualitätsstandards hergestellt. Jedes Panel durchläuft eine 100% Funktionsprüfung, Farbkalibrierung und Dead-Pixel-Überprüfung gemäß ISO 13406-2-Standard vor dem Versand.​

Die Fehlerrate (Dead Pixel Policy) ist auf Null Pixel in kritischen Bereichen und maximal 2 Fehler in Randgebieten limitiert. Dies entspricht der höchsten LCD-Qualitätsklasse (Grade A).​

Zusammenfassend stellt das Sharp LQ123N1JX31 ein hochperformantes, professionell engineertes Display-Panel dar, das die Anforderungen moderner Premium-Convertible-Laptops erfüllt und eine hervorragende Bildqualität, breite Betrachtbarkeitswinkeln und zuverlässige Langzeitfunktion bietet.​

100% KOMPATIBILITÄT – Original Equipment Notebooks

Dell Latitude 5285 2-in-1 Tablet (2017-2018) (100% kompatibel – Hauptanwendung):

• • Dell Latitude 5285: Primär-Applikation mit LQ123N1JX31 Panel als Standard-Display. Dell DP/N: K39H2, 0K39H2, 3WXD8.​

  Das Dell Latitude 5285 war ein Premium Business 2-in-1 Convertible Tablet (2017-2018).​

Dell Latitude 5290 Tablet (2018-2019) (100% kompatibel):

• • Dell Latitude 5290 (Tablet-Variante): Ebenfalls mit LQ123N1JX31 Panel als Standard-Display.​

  ---

CROSS-KOMPATIBILITÄT – Kompatible mit Anmerkungen

• Diese Modelle können theoretisch mit dem LQ123N1JX31 betrieben werden, benötigen aber möglicherweise kritische BIOS/Firmware-Anpassungen, Timing-Änderungen oder sind inkompatibel:

Andere 2-Lane eDP 12,3″ Tablets (begrenzte Kompatibilität):

• • Theoretisch andere Tablets mit 2-Lane eDP 40-Pin und 12,3″ Format könnten kompatibel sein, aber Timing-Parameter und Gehäuse unterscheiden sich massiv.
