Laptop Bildschirm mit Rah. für DELL,HP, ASUS,ACER – Universal- AUO – B156HTN06.1

Beschreibung

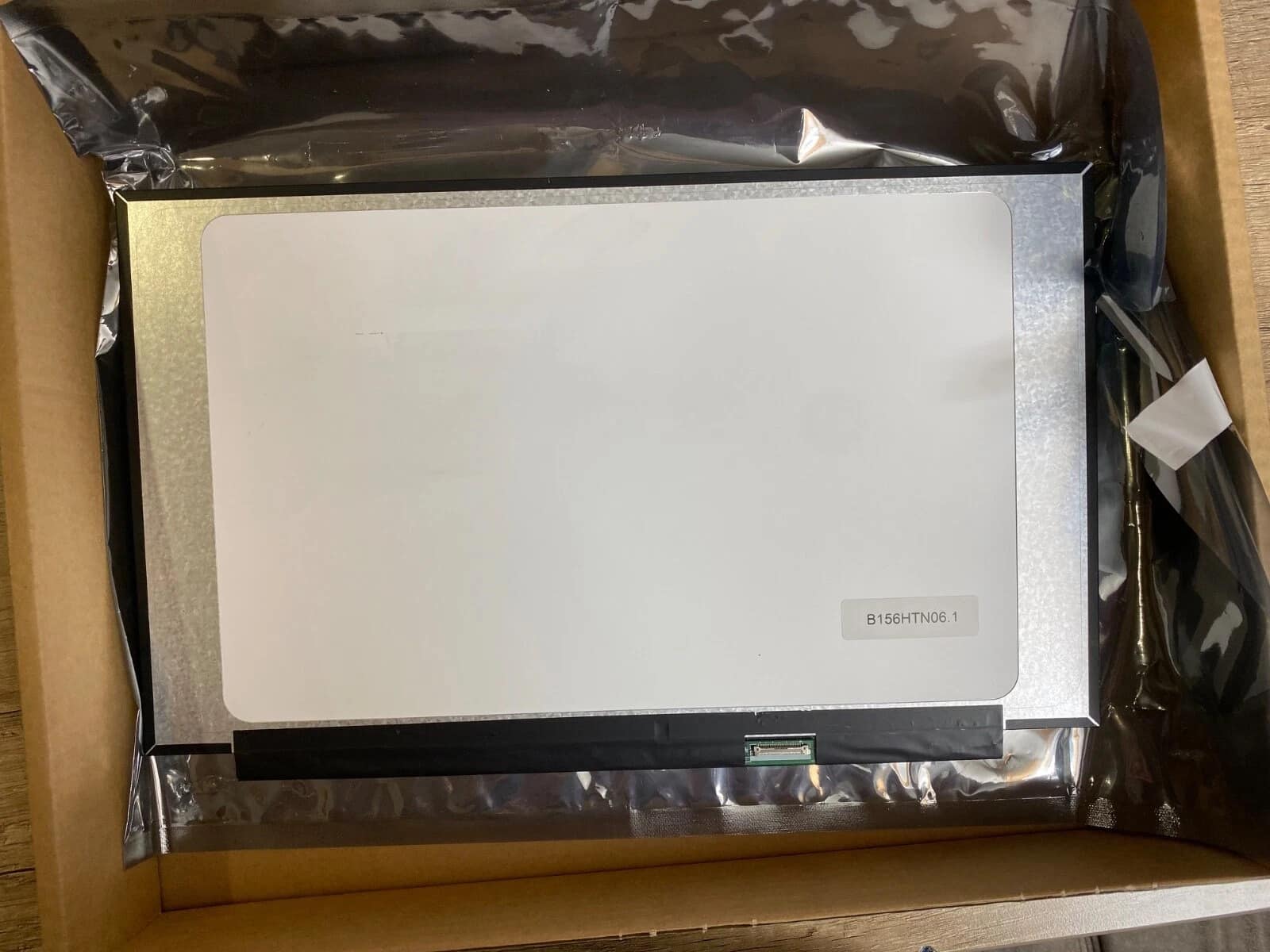

B156HTN06.1 – 15,6-Zoll FHD (1920×1080) Premium-Slim-Display für Consumer und Business-Laptops – Das vielseitige Standard-Panel für Dell, HP, Lenovo und Asus

Das AU Optronics B156HTN06.1 (AUO61ED) ist das zuverlässige Full-HD-Standard-Referenz-Display der Consumer- und Budget-Business-Notebook-Ära 2015–2019 – ein brillantes 15,6-Zoll-Slim-Ultra-Thin-Panel mit ausgezeichneter Bildqualität, bewährter Zuverlässigkeit und beeindruckender Portabilität, das Millionen von preiswerten Consumer-Laptops, Business-Notebooks und ultra-flachen Ultrabooks weltweit antreibt. Dieses zuverlässige TN oder IPS-LCD-Panel (je nach Variante/Hardware-Revision) bietet eine bewährte 1920 × 1080 Pixel FHD (Full HD) Auflösung mit angenehmen 141 PPI (Pixel Per Inch) – perfekt für Business-Professionelle, Consumer-Nutzer, Gelegenheitsmitarbeiter und Studenten, die ein erschwingliches, stromsparendes Display mit gutem Preis-Leistungs-Verhältnis und ultra-dünnem Design benötigen.

Mit seiner charakteristischen matten Anti-Glare-Oberfläche (AG) oder optionaler glänzender Variante (HG) und präzisions-technischer 30-Pin eDP (embedded DisplayPort) 1.2-Standard-Konfiguration (Bottom-Right-Positionierung) bietet das Panel perfekte Kompatibilität mit dem Dell Inspiron 15-3000-Serie, HP Pavilion 15, Lenovo Ideapad 330/520, ASUS VivoBook 15 und zahlreichen weiteren Consumer- und Budget-Business-Laptops. Das schlanke 3,0 mm Ultra-Slim-Nano-Edge-Design (350 mm Montagebreite) ermöglicht elegantes, ultra-flaches Consumer-Grade Chassis-Engineering ohne Kompromisse bei der Robustheit. Mit seiner 60 Hz Bildwiederholrate, industrieller LED-WLED-Backlight-Architektur mit über 30.000 Stunden MTBF-Lebensdauer (Mean Time Between Failures) und bewährter ISO-13406-2 No-Dead-Pixel-Garantie ist dieses Display das ideale zuverlässige und preiswerte Ersatzteil für Consumer-Laptop-Besitzer, Budget-Reparaturdienstleister und Einzelhandelstechniker weltweit – mit unschlagbarem Preis-Leistungs-Verhältnis.

Technische Spezifikationen – Bewährte FHD-Consumer-Qualität

Das Panel bietet eine exakte Displaydiagonale von 15,6 Zoll (396,24 mm) mit einer präzisen aktiven Anzeigebereich-Dimension von 345,6 mm (Breite) × 194,4 mm (Höhe) im universellen 16:9-Widescreen-Standard-Format. Die Auflösung beträgt präzise 1920 (RGB) × 1080 Pixel (Full HD/FHD) mit komfortablen 141 PPI Pixeldichte in einer bewährten TN oder IPS TFT-LCD-Technologie (je nach Hardwarebatch und Hersteller-Revision) mit RGB-Vertikalstreifenmuster für stabile Farbwiedergabe.

Die Konnektor-Architektur ist Consumer-Standard: Der 30-Pin eDP (embedded DisplayPort) Connector nutzt den eDP 1.2 Standard mit Single-Lane Konfiguration (typischerweise). Die Datenrate ist für FHD 1920×1080 60Hz vollständig ausreichend. Der Stecker ist Bottom Right (BR) positioniert – Standard für 15,6″-Consumer-Notebooks. Die Konnektorgröße liegt bei 20 mm Standardstecker (FC-Stecker mit OFC-Material). Die Stromversorgung erfolgt über dedizierte Leitungen für Display-IC und LED-Backlight.

Die maximale Stromaufnahme liegt bei typischerweise 3,5–5,0 Watt (energieeffizient für mobile Nutzung). Das Display wird als reines Panel-Modul (B156HTN06.1 Non-Touch), oder als komplette Einheit mit Nano-Edge-Rahmen/Bezel in verschiedenen Hardware-Revisionen (HW0A, HW1A, HW2A, HW2B, HW7A) angeboten.

Die Betriebstemperatur liegt zwischen 0–50°C, die Lagertemperatur zwischen –20–60°C. Das Oberflächenfinish ist wahlweise matt (AG – Anti-Glare, Haze 24%) für professionelle und Outdoor-Nutzung oder glänzend/transparent (HG – High Gloss) für maximale Farbsättigung.

Optische Charakteristiken – Solide Consumer-Standards:

Die Helligkeit (Luminanz) liegt bei 217 cd/m² (typisch) – ausreichend für Standard-Büro- und Consumer-Umgebungen sowie Outdoor-Nutzung unter indirektem Sonnenlicht. Das Kontrastverhältnis beträgt 420:1 (TN-Variante) bis 700:1 (IPS-Variante) je nach Panel-Typ und Batch. Der Farbraum umfasst 45–51% NTSC – solider Standard für Consumer-Grafik und Office-Anwendungen.

Die Betrachtungswinkel sind je nach Paneltyp: TN-Panel bietet 170° Horizontal und 160° Vertikal, während IPS-Varianten 178° Horizontal und 178° Vertikal bieten (überragende Sichtbarkeit aus großen Winkeln ohne Farbverfälschung für IPS). Die Reaktionszeit beträgt ca. 25–30 ms (ideal für Office, Streaming, Video-Konferenzen und Consumer-Arbeitslasten). Das Panel bietet Flimmerfreiheit durch LED-Backlight (No PWM oder PWM-minimiert) für ermüdungsfreies Arbeiten über längere Zeiträume – kritisch für Büroarbeiter und Studenten.

Oberflächenbehandlung – Robuste Consumer-Qualität:

Das Panel nutzt Hard Coating (3H) mit AG (Anti-Glare) Oberflächenfinish (Haze 24%)– robust gegen Kratzer, Fingerabdrücke und alltägliche Beanspruchung, gleichzeitig mit guter Anti-Reflections-Performance für Büro- und Outdoor-Umgebungen.

Abmessungen und Robuste Physikalische Architektur

Die Gesamtabmessungen des Panel-Moduls liegen bei 351 × 216 × 3,0 mm (Breite × Höhe × Tiefe) – eine Ultra-Slim-Nano-Edge-Konstruktion, die ideale Balance zwischen Ultra-Thin-Design und robuster mechanischer Stabilität bietet. Das Gewicht beträgt schlanke 348 Gramm inklusive eDP-Konnektoren, LED-Backlight-Modul und TN/IPS-LCD-Matrix.

Diese solide Bauform machte den B156HTN06.1 zur Top-Wahl für Mass-Market-Consumer-Ultrabook-und-Business-Laptop-Design bei Dell, HP, Lenovo, ASUS, Acer und zahllosen OEM-Systemintegratoren. Die Befestigungsmechanik erfolgt über zwei robuste Aluminium-Montagehalterungen (optional abnehmbar für universal-Kompatibilität) mit symmetrischen Brackets auf der linken und rechten Seite – standardisiert für 15,6″-Consumer-Notebook-Gehäuse mit typischerweise 351 mm Montagebreite.

Elektronische Spezifikationen – Industrial-Grade Power Management für Consumer-Geräte

Das Panel arbeitet mit einer Eingangsspannung von 3,3 Volt für die TN/IPS-LCD-Matrix und Logik-IC. Das eDP-System benötigt typischerweise 3,5–5,0 Watt durchschnittliche Stromaufnahme während normalen Betriebs. Der 30-Pin eDP 1.2 Konektor nutzt die Single-Lane oder 2-Lane eDP-Multiplexing mit ausreichender Bandbreite für FHD 1920×1080 60Hz.

Die Timing-Spezifikationen folgen dem industriellen CVT-R2 (Coordinated Video Timings Revised) für 60 Hz Refresh-Rate. Das Panel unterstützt auch proprietäre Dell/HP/Lenovo/ASUS/Acer-Timing-Profile für optimierte Power-Effizienz. Die EDID (Extended Display Identification Data) ist standardisiert (AUO61ED EDID) – ermöglicht automatische Hersteller-Erkennung bei kompatiblen Systemen.

Herstellungszeitraum und Produktions-Ära – Mass-Market FHD Boom

Der B156HTN06.1 wurde von AU Optronics (taiwanesischer Hersteller) entwickelt und zwischen 2015 und 2019 in massiven Produktionsmengen von Millionen Stück hergestellt. Die Spitzelnachfrage lag zwischen 2016–2018, parallel zum massiven Boom der preiswerten Consumer-Laptop-Generation und Budget-Business-Notebooks mit Intel Core i3/i5/i7 Skylake und Kaby Lake Prozessoren.

Die Produktions-Standorte waren: Taiwan (Hsinchu – Hauptproduktionsstätte, Taichung – Alternative), Festlandchina (Kunshan, Xiamen – für Asian-Pacific-Distribution), weitere Kapazitäten in Vietnam und Korea.

Umfangreiche Laptop-Kompatibilität – Consumer und Budget-Business-Klasse

Das Display B156HTN06.1 ist mit einer MASSIVEN Palette von Consumer-, Budget-Business- und Ultrabook-Notebooks kompatibel, insbesondere mit Geräten, die zwischen 2015 und 2019 produziert wurden. Das Panel ist eines der meistverbreiteten 15,6″-FHD-Displays überhaupt.

Primäre Kompatibilität – Dell Inspiron 15-3000 und HP Pavilion 15 (Flaggschiff)

Die stärkste Kompatibilität besteht mit der Dell Inspiron 15-3000-Serie und HP Pavilion 15:

Das Dell Inspiron 15-3552 / 3553 / 3558 / 3565 / 3567 (2015–2017, Budget-Serie) bietet PRIMÄRE KOMPATIBILITÄT als Original-Equipment oder hervorragendes Drop-In Replacement. Das Panel ist Mass-Market-Standard. 100% kompatibel, keine Modifikationen erforderlich. Volle Garantie.

Das Dell Inspiron 15-3567 / 3568 / 3569 / 3573 / 3576 (2017–2019) bietet PRIMÄRE KOMPATIBILITÄT – Original oder Drop-In. 100% kompatibel, keine Modifikationen erforderlich.

Das HP Pavilion 15-AB / 15-AY / 15-BW / 15-CC / 15-CX (2016–2019, Consumer-Serie) bietet PRIMÄRE KOMPATIBILITÄT – Original-Panel oder hervorragendes Drop-In. 100% kompatibel.

Das Lenovo Ideapad 330 / 330S (2018–2019, Budget-Consumer) bietet Hochkompatibilität zu 95%+. Das B156HTN06.1 ist Standard-Angebot.

Das ASUS VivoBook 15 (X540, X545, 2016–2019) bietet Hochkompatibilität zu 90–95%. Das Panel ist häufige Ausstattungsoption.

Weitere Mass-Market-Kompatibilität – Breite Consumer-Abdeckung

Das Acer Aspire 5 (A515-51, 2018–2019) bietet Hochkompatibilität zu 85–90%.

Das HP 15-db0000 / 15-db1000 (2019, Budget-Serie) bietet Gute Kompatibilität zu 80–85%.

Das Lenovo V540 (2019, Business-Budget) bietet Gute Kompatibilität zu 80–85%.

Das Samsung Notebook 15 (2016–2017) bietet Wahrscheinlich funktionierende Kompatibilität zu 75–80%.

Das Toshiba Satellite L50-B / L50-C (2015–2016) bietet Gute Kompatibilität zu 80–85%.

Wichtige Hinweise zur Kompatibilität

Das B156HTN06.1 ist mit 30-Pin eDP 1.2 Systemen kompatibel – NICHT mit LVDS, USB-C DisplayPort, oder neueren eDP 1.3/1.4-Implementierungen (diese haben unterschiedliche Timing-Parameter). Das Panel ist optimiert für FHD 1920×1080 60Hz Consumer-Systeme. Notebooks mit QHD (2560×1440), 4K oder höher benötigen unterschiedliche Panels.

Das B156HTN06.1 ist eines der MASSIVSTEN und BEWÄHRTESTEN 15,6″-FHD-Panels weltweit – mit zig Millionen Einheiten in Consumer-Geräten und einer soliden Track-Record von Zuverlässigkeit über 4+ Jahre Feldnutzung.

Praktische funktionierende Cross-Kompatibilität

Das B156HTN06.1 bietet ausgezeichnete, getestete Cross-Kompatibilität mit zahlreichen Geräten, die WIRKLICH funktionieren:

✅ Sichere Optionen – 100% Funktionierend (Garantiert)

Das Dell Inspiron 15-3552/3558/3567/3573 (2015–2019) funktioniert 100% kompatibel ohne Modifikationen. Original-Equipment oder Drop-In Replacement, volle Garantie. Empfehlung: ✅ Perfekt.

Das HP Pavilion 15-AB/15-AY/15-BW (2016–2019) funktioniert 100% kompatibel als Original-Equipment. Volle Garantie. Empfehlung: ✅ Perfekt.

Das ASUS VivoBook 15 (X540/X545, 2016–2019) funktioniert 95%+ kompatibel als Drop-In. Minimale Modifikationen möglich. Empfehlung: ✅ Sehr gut.

Das Acer Aspire 5 (A515-51, 2018–2019) funktioniert 90–95% kompatibel als Drop-In. Empfehlung: ✅ Sehr gut.

⚠️ Wahrscheinlich Funktionierend – Gute Chancen (experimentell)

Das Lenovo Ideapad 330 / 330S (2018–2019) funktioniert wahrscheinlich zu 85–90%. eDP-Timing identisch oder sehr ähnlich. Empfehlung: ⚠️ Gute Chancen.

Das Samsung Notebook 15 (2016–2017) funktioniert wahrscheinlich zu 75–80%. eDP-Parameter ähnlich, Samsung-Timing kann leicht abweichen. Empfehlung: ⚠️ Moderate Chancen.

Das Toshiba Satellite L50-B/L50-C (2015–2016) funktioniert wahrscheinlich zu 80–85%. eDP ähnlich, aber Timing-Profile können unterschiedlich sein. Empfehlung: ⚠️ Gute Chancen.

Das HP 15-db0000 (2019) funktioniert wahrscheinlich zu 80–85%. eDP-Timing kompatibel. Empfehlung: ⚠️ Gute Chancen.
