Beschreibung

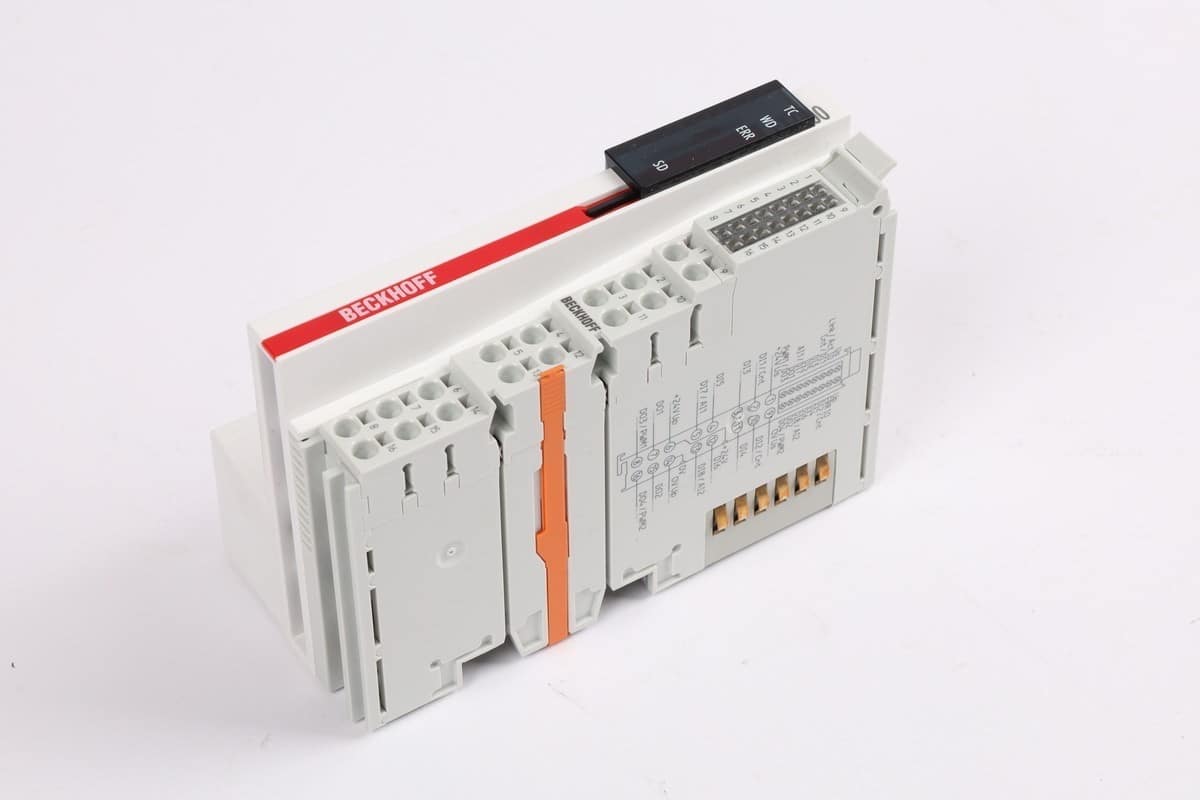

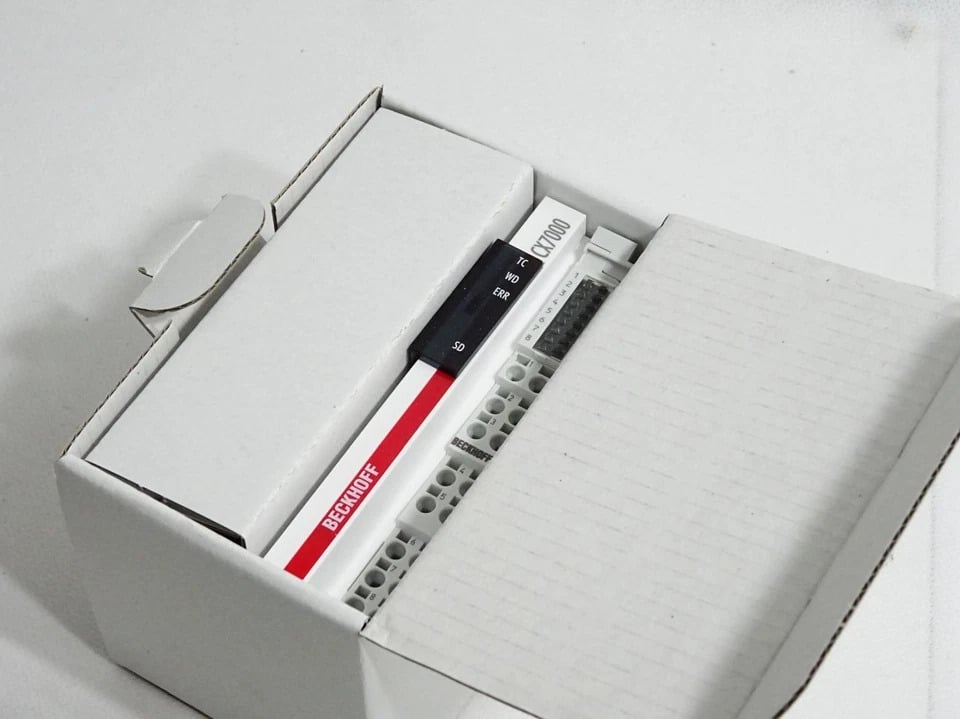

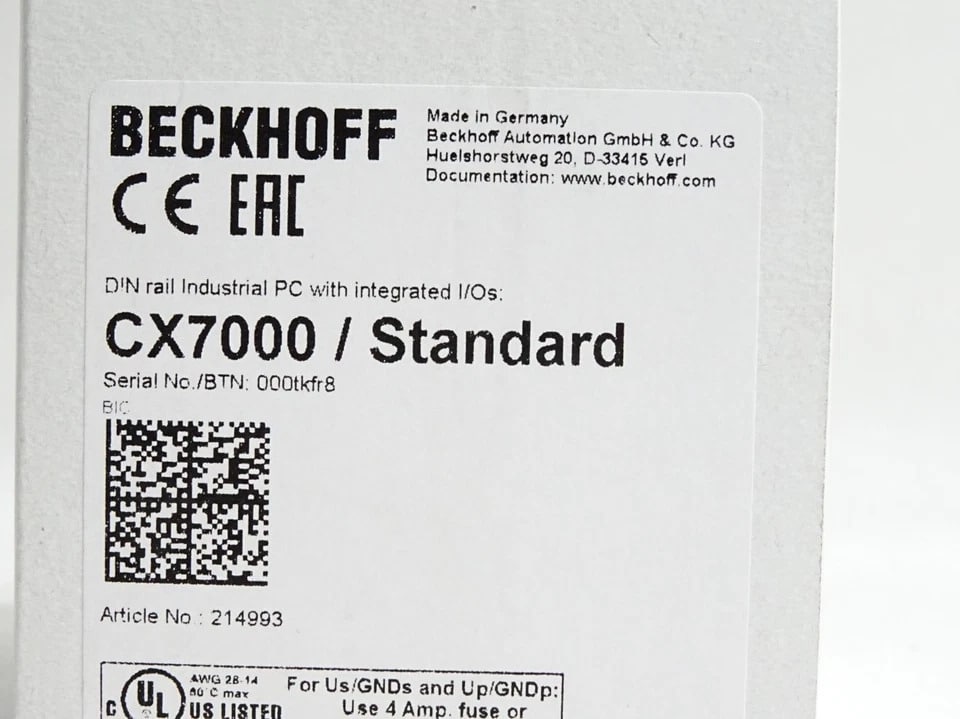

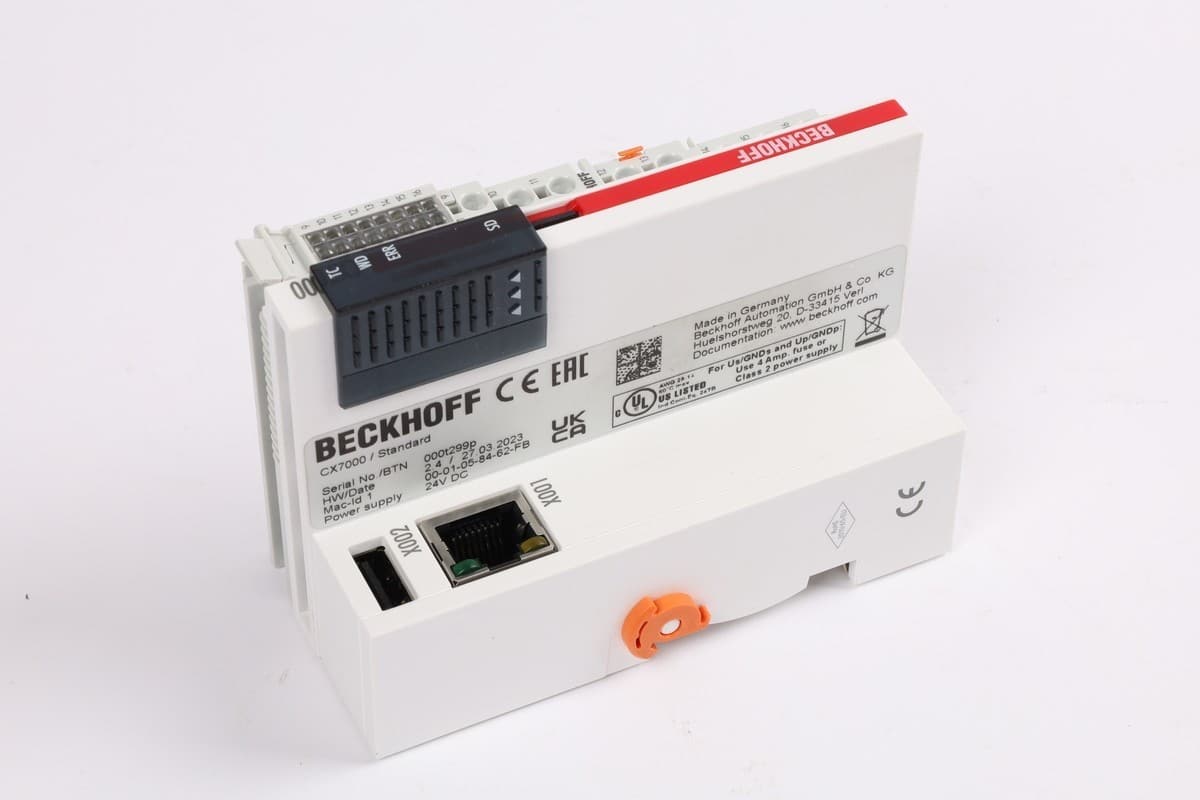

Beckhoff CX7000 Standard

Hauptempfehlung: Der CX7000 Standard eignet sich ideal für einfache bis mittlere SPS-Aufgaben mit Fokus auf Kompaktheit und kostengünstige Lösung, erweiterbar durch modulare Beckhoff-Klemmen.

Produktübersicht und Hauptmerkmale

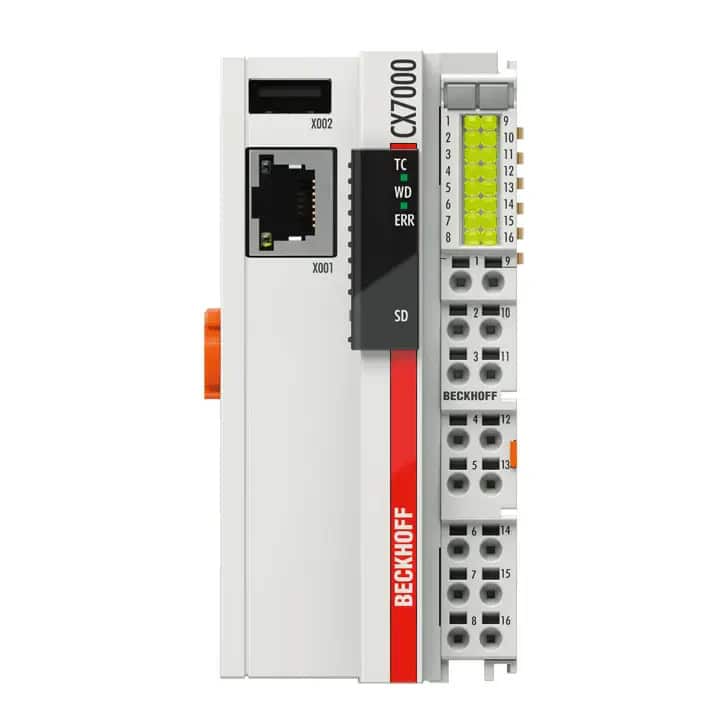

Der Beckhoff CX7000 Standard ist ein Embedded-PC-Steuerung der CX7000-Serie mit Arm® Cortex®-M7-Prozessor (480 MHz, 32-Bit, 1 Kern). Durch passive Kühlung und kompakte Abmessungen (49 × 100 × 73 mm) eignet er sich optimal für die DIN-Schienen-Montage in Schaltschränken oder Verteilerkästen.

Die CX7000-Serie verfügt über folgende integrierte Ausstattung:

• 8 Multifunktions-Digitaleingänge 24 V DC (12-Bit-ADC, schnelle Zählung, Encoder, PWM)

• 4 Multifunktions-Digitalausgänge 24 V DC, 0,5 A (PWM bis 100 kHz)

• 1× Ethernet 10/100 Mbit/s, 1× USB (Host/Device)

• MicroSD-Kartenslot (512 MB mitgeliefert, erweiterbar)

• Echtzeituhr (RTC) mit Kondensator-Pufferung

• Stromversorgung 24 V DC (–15%/+20%), Verbrauch typ. < 2 W

• Schutzart IP20, Betriebstemperatur –25 °C bis +60 °C

• Zulassungen CE, UL, EN 61000-6-2/-4 (EMV)

Technische Spezifikationen

Prozessor und Speicher

• Prozessor: Arm® Cortex®-M7, 480 MHz, Single-Core

• Arbeitsspeicher: 32 MB SDRAM (nicht erweiterbar)

• Flash-Speicher: 512 MB MicroSD-Karte (optional bis 16 GB)

• NOVRAM: 4 kB

• Betriebssystem: TwinCAT/RTOS

Ein-/Ausgänge und Multifunktionen

Die integrierten Multifunktions-I/Os lassen sich über TwinCAT 3 in verschiedenen Modi konfigurieren:

Digital-Modus:

• 8 Eingänge: 24 V DC, Filter 3 ms, Typ 3, EN 61131-2

• 4 Ausgänge: 24 V DC, 0,5 A, kurzschlussfest

Zähler-Modus:

• 1× Vor-/Rückwärtszähler: 20 kHz

• 1× Vorwärtszähler: 100 kHz

• 32-Bit-Zählertiefe

Encoder-Modus:

• 2× Digitaleingang für 250-kHz-Encoder-Signal (A/B)

• 4-fach-Auswertung, 32-Bit-Zählertiefe

Analog-Modus:

• 2× Analogeingang: 0–10 V, 12-Bit-Auflösung

• Innenwiderstand: 500 kΩ

PWM-Modus:

• 2× PWM-Ausgang: 15 Hz–100 kHz

• Tastverhältnis: 0–100%

Kommunikation und Erweiterung

• Ethernet: 1× RJ45, 10/100 Mbit/s

• USB: 1× USB 2.0 (max. 12 Mbit/s, max. 100 mA)

• I/O-Erweiterung: E-Bus oder K-Bus (automatische Erkennung)

• Max. I/O-Klemmen: 64 (K-Bus) bzw. bis 65.534 (E-Bus)

• Stromversorgung I/O: 1,5 A für angeschlossene Klemmen

Software und Programmierung

Der CX7000 wird vollständig durch TwinCAT 3 unterstützt und kann folgende Funktionen nutzen:

• PLC-Programmierung (IEC 61131-3)

• NC/CNC-Kinematik

• ADS, Modbus RTU/TCP, MQTT, BACnet/IP und weitere Protokolle

• Zusätzlich steht der „Beckhoff Device Manager“ als Weboberfläche für Konfiguration und Diagnose zur Verfügung

Enthaltene TwinCAT 3 Funktionen:

• TC1000 TwinCAT 3 ADS

• TC1100 TwinCAT 3 I/O

• TC1200 TwinCAT 3 PLC

• TF4100/TF4110 Controller/Temperature Controller Toolbox

• TF6255 Modbus RTU

• TF6340 Serial Communication

• TF6701 IoT Communication (MQTT)

• TF6730 IoT Communicator

• TF6760 IoT HTTPS/REST

Anwendungsgebiete und Einschränkungen

Geeignete Anwendungen:

• Maschinensteuerung mit einfacher bis mittlerer Komplexität

• Dezentrale I/O-Systeme für Förderanlagen

• Datenerfassung und Monitoring

• Kleinsteuerungen im Gebäudemanagement

Einschränkungen:

• Begrenzter Arbeitsspeicher (32 MB) – ungeeignet für aufwendige Visualisierungen oder große Datenverarbeitung

• Kein integriertes Fieldbus-Interface (externe Bus-Coupler-Klemmen erforderlich)

• Single-Core-Prozessor – weniger Leistung für parallele Aufgaben
