SINAMICS S120 Single Motor Module 6SL3120-1TE13-0AD0

Dieses Siemens SINAMICS S120 Single Motor Module (Artikelnummer: 6SL3120-1TE13-0AD0, Funktionsstand FS: B) ist ein kompakter Einachsumrichter für anspruchsvolle Mehrachsanwendungen (Multi-Axis), bei denen es auf hohe Dynamik, Präzision und maximale Platzersparnis im Schaltschrank ankommt.

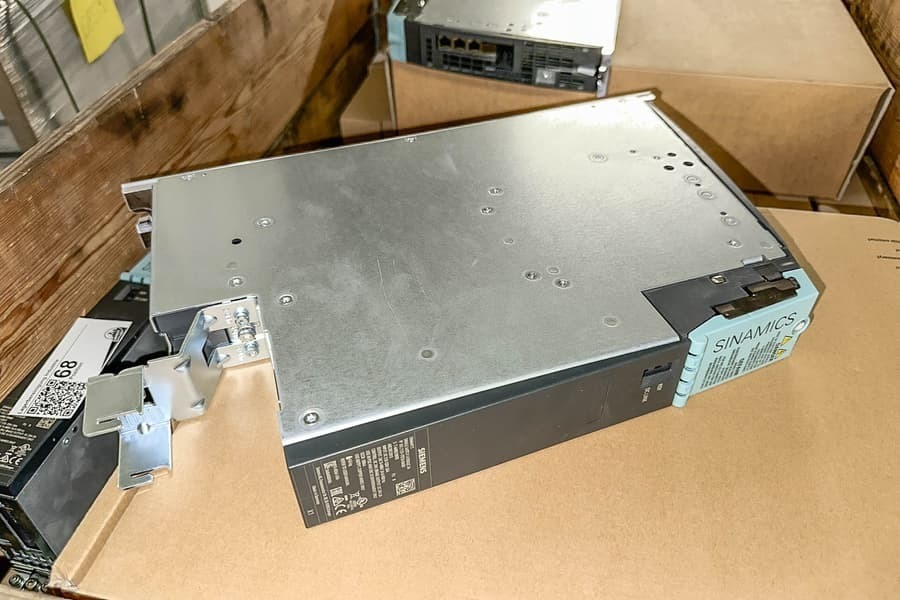

1. Bauform und mechanischer Aufbau

• Booksize D-Typ: Extrem schlanke Bauform im „Buchformat“. Dies erlaubt eine lückenlose Reihemontage direkt neben Einspeisemodulen (Line Modules) oder anderen Motor Modules.
• Interne Luftkühlung: Das Modul verfügt über einen integrierten Lüfter. Die Wärme wird direkt im Schaltschrank abgeführt.
• Baubreite von nur 50 mm: Spart wertvollen Platz auf der Montageplatte im Schaltschrank.
• DC-Zwischenkreisbrücke: Die Verbindung zum gemeinsamen Gleichstrom-Zwischenkreis erfolgt über integrierte Kupferschienen an der Oberseite des Moduls.

2. Elektrische Leistungsdaten (laut Typenschild)

Das Modul bezieht Gleichstrom aus dem gemeinsamen Zwischenkreis und wandelt diesen in einen frequenz- und spannungsvariablen Drehstrom für den Motor um.

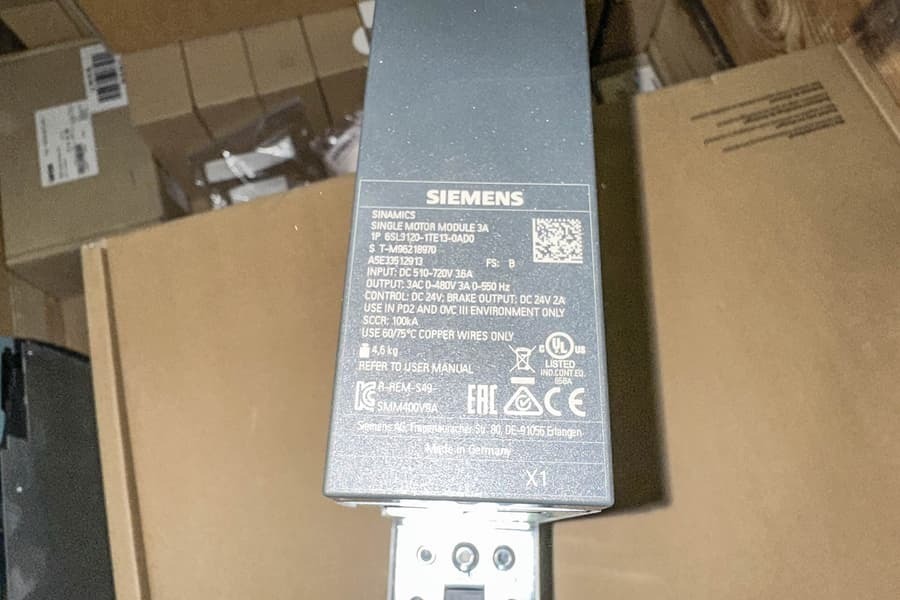

• Eingangsspannung (INPUT): DC 510 V bis 720 V, Stromaufnahme: 3,6 A.
• Ausgangsspannung (OUTPUT): 3-phasiger Wechselstrom (3 AC), 0 V bis 480 V.
• Bemessungsausgangsstrom: 3,0 A (Dauerstrom für den Normalbetrieb).
• Ausgangsfrequenz: 0 Hz bis 550 Hz.
• Steuerspannung (CONTROL): DC 24 V.
• Kurzschlussstromfestigkeit (SCCR): 100 kA.

3. Integrierter Bremsausgang (Brake Output)

• Spannung/Strom: DC 24 V / 2 A (direkt auf dem Typenschild spezifiziert).
• Funktion: Ermöglicht die direkte und sichere Ansteuerung einer integrierten Motorhaltebremse ohne zusätzliche externe Relais.

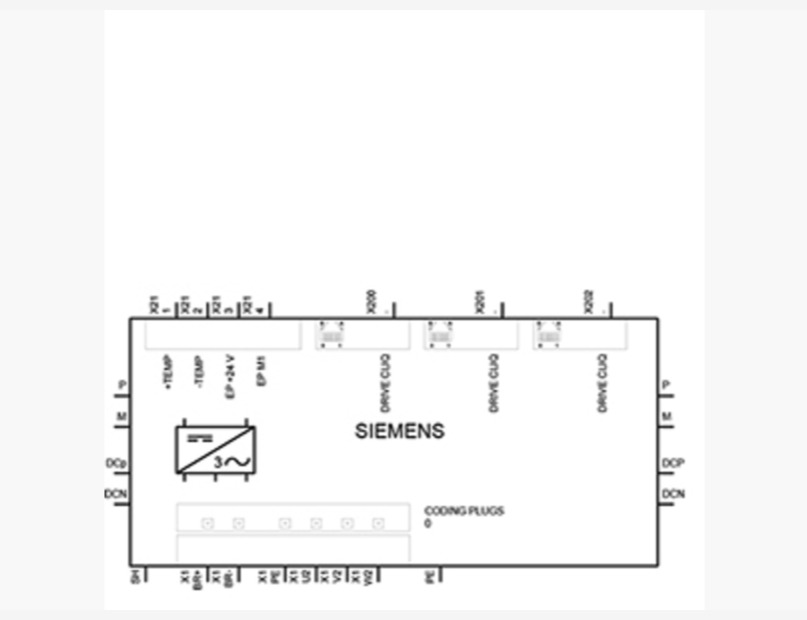

4. Regelungsarchitektur und Kommunikation

• DRIVE-CLiQ Schnittstelle: Das Modul kommuniziert über den digitalen Siemens-Systembus DRIVE-CLiQ mit der übergeordneten Control Unit (z.B. Control Unit CU320-2) und den Gebersystemen. Dies ermöglicht eine automatische Hardware-Erkennung und Echtzeit-Diagnose.
• Regelungsarten: Unterstützt High-End-Servoregelung (für Synchronmotoren), Vektorregelung (für Asynchronmotoren) und einfache U/f-Steuerung (V/Hz).
• Optimierte Pulsmuster: Fortschrittliche Schaltalgorithmen der IGBT-Transistoren reduzieren die Erwärmung des Motors und minimieren Oberschwingungen im System.

5. Wichtige Installations- und Umgebungsbedingungen

• Leitermaterial: Nur Kupferleitungen verwenden, die für 60 °C oder 75 °C ausgelegt sind (USE 60/75°C COPPER WIRES ONLY).
• Einsatzumgebung: Nur für Verschmutzungsgrad 2 und Überspannungskategorie III zugelassen (USE IN PD2 AND OVC III ENVIRONMENT ONLY).

6. Technische Spezifikationen und Kennzeichnung im Überblick

Eigenschaft / KennzeichnungSpezifikation / WertFunktionsstand (Hardware)FS: BSeriennummer (Beispiel Foto)T-M95218970Interne TeilenummerASE33512913Abmessungen (B x H x T)50 mm x 380 mm x 270 mmGewicht4,6 kgSchutzartIP20 (Fingerschutz, für den Einbau im Schaltschrank bestimmt)ZertifizierungenCE, cULus (Listed Ind. Cont. Eq. 456A), EAC, RCM, KCHersteller / UrsprungSiemens AG, Frauenauracher Str. 80, DE-91056 Erlangen – Made in Germany

7. Typische Einsatzbereiche

Dieses Modul wird meistens mit Siemens-Servomotoren der Reihen SIMOTICS S-1FK7 / 1FK2 oder Asynchronmotoren in folgenden Branchen eingesetzt:

• Verpackungsmaschinen und Abfüllanlagen
• Werkzeugmaschinen (CNC-Systeme SINUMERIK)
• Handhabungstechnik und Robotik
• Druck- und Textilmaschinen
