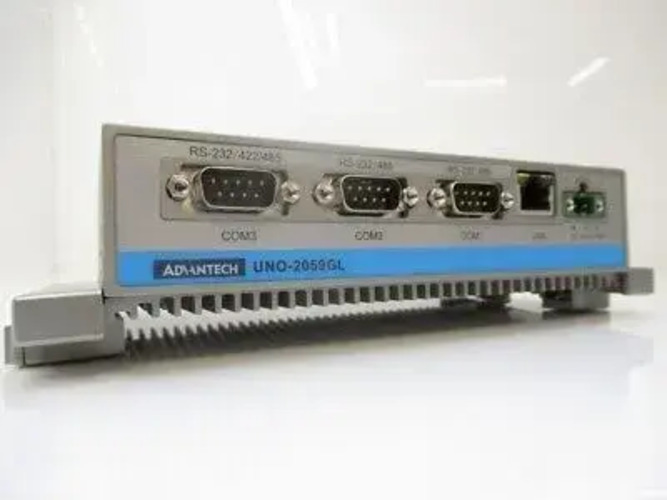

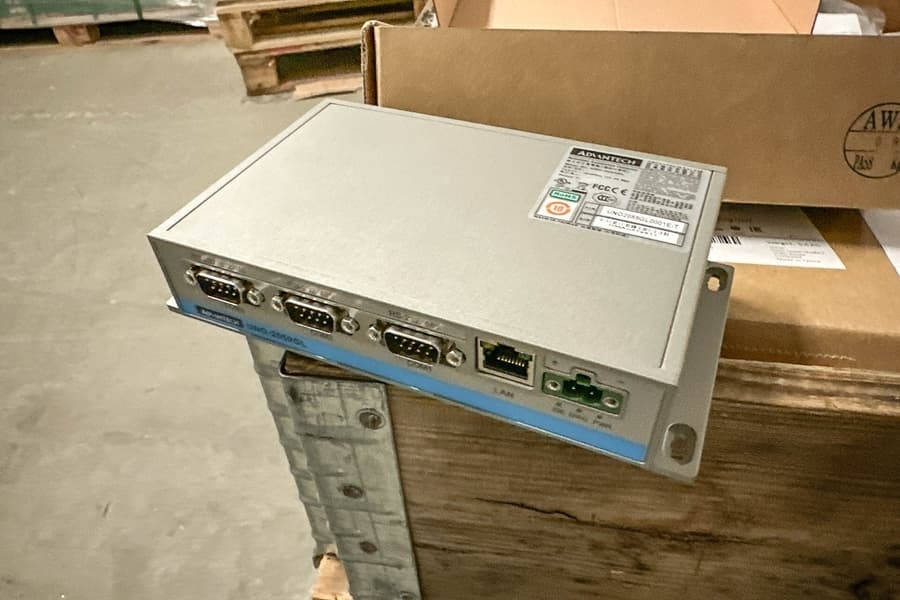

💻 Advantech UNO-2059GL Industrie PC | Lüfterlos Embedded Box PC 💻 – Neu

Beschreibung

Industrie-PCs Advantech UNO-2059GL auf Deutsch. Sie können diesen Text direkt für technische Dokumentationen, Datenblätter oder Angebote verwenden.

Technische Beschreibung: Advantech UNO-2059GL

Der Advantech UNO-2059GL ist ein ultrakompakter, lüfterloser Industrie-PC (Embedded Box PC), der speziell für den Einsatz unter rauen industriellen Bedingungen entwickelt wurde. Er dient primär als zuverlässiges Kommunikations-Gateway, Datenlogger oder Steuerungseinheit.

1. Systemarchitektur und interne Komponenten

Prozessor und Chipsatz

Das Herzstück des Systems bildet ein x86-kompatibler AMD Geode LX800 Prozessor mit einer Taktfrequenz von 500 MHz. Dieser Prozessor wurde für extrem niedrigen Energieverbrauch und minimale Wärmeentwicklung optimiert, was den komplett lüfterlosen Betrieb ermöglicht.

• Architektur: x86 32-Bit mit integrierter FPU, unterstützt MMX- und 3DNow!-Instruktionen.
• Cache: 64 KB L1-Cache und 128 KB L2-Cache.
• Chipsatz: Der AMD Geode CS5536 Companion-Chip steuert den PCI-Bus, den IDE-Controller, die USB-Ports und das Powermanagement.

Arbeitsspeicher und Grafik

• RAM: 256 MB DDR SDRAM (400 MHz) sind direkt auf der Hauptplatine verlötet. Das Fehlen von Steckplätzen (Slots) eliminiert das Risiko, dass sich Speichermodule durch Vibrationen lösen.
• Grafik: Der Grafikkern ist in den Prozessor integriert und nutzt den Shared-Memory-Ansatz (im BIOS konfigurierbar, standardmäßig 8 bis 16 MB). Die maximale Auflösung beträgt 1024 x 768 Pixel bei 60 Hz.

Speicher und Watchdog-Timer

• CompactFlash: Als primäres Boot- und Speichermedium dient ein interner CompactFlash-Slot (Typ I/II) mit True-IDE-Unterstützung.
• IDE-Schnittstelle: Ein interner Anschluss ermöglicht über ein optionales Erweiterungsset (UNO-HD20-A) den Einbau einer 2,5″ PATA (IDE) Festplatte.
• Watchdog-Timer: Ein programmierbarer Hardware-Timer (1 bis 255 Sekunden) löst im Falle eines Software-Absturzes automatisch einen harten Systemneustart (Reset) aus.

2. Kommunikationsschnittstellen (I/O)

Der PC verfügt über eine Vielzahl an Kommunikationsports, die für industrielle Feldbusse optimiert sind.

Serielle Schnittstellen (COM1 bis COM4)

Es stehen insgesamt 4 serielle Ports zur Verfügung, die als D-Sub 9-polige Stecker ausgeführt sind. Alle Ports sind mit der HPTC-Technologie (High-Performance Terminal Control) und automatischer Datenflusssteuerung (Auto Flow Control) für RS-485 ausgestattet.

• COM1 und COM2: Über Jumper oder im BIOS einstellbar zwischen RS-232 und RS-485.
• COM3 und COM4: Universelle Ports, die RS-232, RS-422 und RS-485 unterstützen.
• Baudrate: Unterstützt Standardgeschwindigkeiten von 50 bps bis 115,2 kbps.

Pinbelegung (Pinout) des D-Sub 9 Steckers:

PinRS-232RS-422RS-4851DCD (Data Carrier Detect)TX- (Transmit Data -)Data- (Data -)2RXD (Receive Data)TX+ (Transmit Data +)Data+ (Data +)3TXD (Transmit Data)RX+ (Receive Data +)—4DTR (Data Terminal Ready)RX- (Receive Data -)—5GND (Signal Ground)GND (Signal Ground)GND (Signal Ground)6DSR (Data Set Ready)——7RTS (Request To Send)——8CTS (Clear To Send)——9RI (Ring Indicator)——

Netzwerk, USB und sonstige Ports

• LAN: 1x RJ-45 Port, Fast Ethernet (10/100 Mbps), basierend auf dem Realtek RTL8100C Chip. Unterstützt Boot-ROM und Wake-on-LAN.
• USB: 2x USB 2.0 Ports (Typ A) mit Überstrom- und Kurzschlussschutz.
• PS/2: 1x 6-poliger Mini-DIN-Anschluss. Über ein standardmäßiges Y-Kabel können Tastatur und Maus gleichzeitig angeschlossen werden.

3. Mechanische, elektrische und Umwelteigenschaften

Gehäuse und Konstruktion

Das Gehäuse besteht aus robustem, eloxiertem Aluminium, das gleichzeitig als großflächiger Passivkühler fungiert. Im Inneren befinden sich keine Kabelverbindungen – alle Anschlüsse sind direkt auf die Platine gelötet, was die Vibrationsfestigkeit extrem erhöht.

• Abmessungen (B x H x T): 188,8 x 106,5 x 35,5 mm (sehr flaches Profil).
• Gewicht: 0,8 kg.
• Schutzart: IP40 (Schutz gegen feste Fremdkörper, nicht wassergeschützt).
• Montage: Unterstützt DIN-Hutschienenmontage (mit Kit) und Wandmontage (Wallmount).

Stromversorgung und Schutzschaltungen

• Eingangsspannung: Weitbereichseingang von 10 V bis 48 V DC mit Verpolungsschutz, Anschluss über eine industrielle Klemmenleiste (Terminal Block).
• Leistungsaufnahme: Typisch 15 W, maximale Spitzenlast überschreitet nicht 24 W.
• Galvanische Trennung: Das System verfügt über eine integrierte Isolation (Gehäuseerde ist elektrisch von der Stromversorgungserde getrennt), um Erdschleifen und Schäden durch Überspannungen zu verhindern.

Umgebungsbedingungen

• Betriebstemperatur: -10 °C bis +60 °C (bei freier Luftzirkulation).
• Lagertemperatur: -20 °C bis +70 °C.
• Relative Luftfeuchtigkeit: 95 % bei 40 °C (nicht kondensierend).
• Stoßfestigkeit: 50 G Spitzenbeschleunigung (11 ms Dauer, nach IEC 60068-2-27 bei Verwendung einer CompactFlash-Karte).
• Vibrationsfestigkeit: 2 Grms im Bereich von 5 bis 500 Hz (nach IEC 60068-2-64 bei Verwendung einer CompactFlash-Karte).

4. Diagnose und Software

LED-Anzeige und Signalgeber

Auf der Frontblende befinden sich Diagnoseelemente zur schnellen Statuskontrolle:

• PWR LED: Zeigt das Anliegen der Betriebsspannung an.
• HDD LED: Zeigt Zugriffe auf die CompactFlash-Karte oder den IDE-Bus an.
• Programmable LED: Eine rote, frei programmierbare LED, die über I/O-Register direkt aus der Software heraus zur Fehleranzeige (z. B. Kommunikationsfehler) angesteuert werden kann.
• Summer (Buzzer): Integrierter, ebenfalls softwaregesteuerter Piezo-Summer.

Betriebssystem-Unterstützung

Das Mainboard verwendet ein Standard Award BIOS in einem 4 Mb Flash-Speicher. Aufgrund der vollen x86-Kompatibilität (PCAT) läuft die Installation von Betriebssystemen wie bei einem herkömmlichen PC ab. Die Plattform ist optimiert für:

• Windows CE 5.0 und 6.0: Ideal für Embedded-Anwendungen mit schnellen Bootzeiten (im Sekundenbereich) und deterministischem Echtzeitverhalten.
• Windows XP Embedded / Windows Embedded Standard 2009: Für modulare Anwendungen auf Basis der Win32-API.
• Linux: Unterstützung für Kernel-Reihen 2.4 und 2.6 (z. B. ältere Debian-, RedHat- oder Embedded-Distributionen via Buildroot).
