Beschreibung

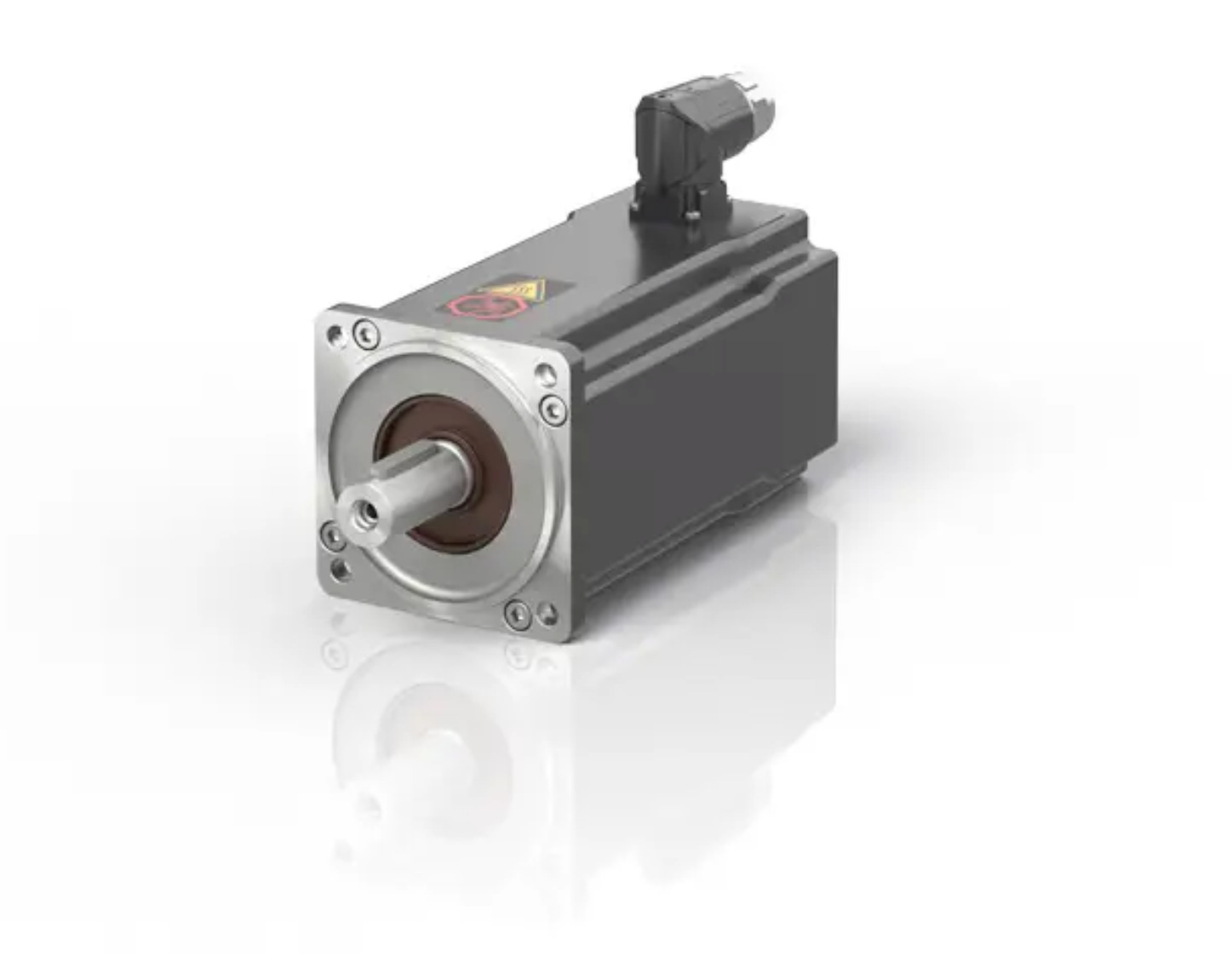

Beckhoff Servomotor AM8043-0HG0-0000

Kernmerkmal: Der AM8043-0HG0-0000 ist ein leistungsstarker, bürstenloser Drehstrom-Synchron-Servomotor der AM8000-Baureihe mit 5,65 Nm Stillstandsdrehmoment, 5000 min⁻¹ Nenndrehzahl und One Cable Technology für Leistung und Feedback über ein einziges Kabel.

1. Motoraufbau und Kühlung

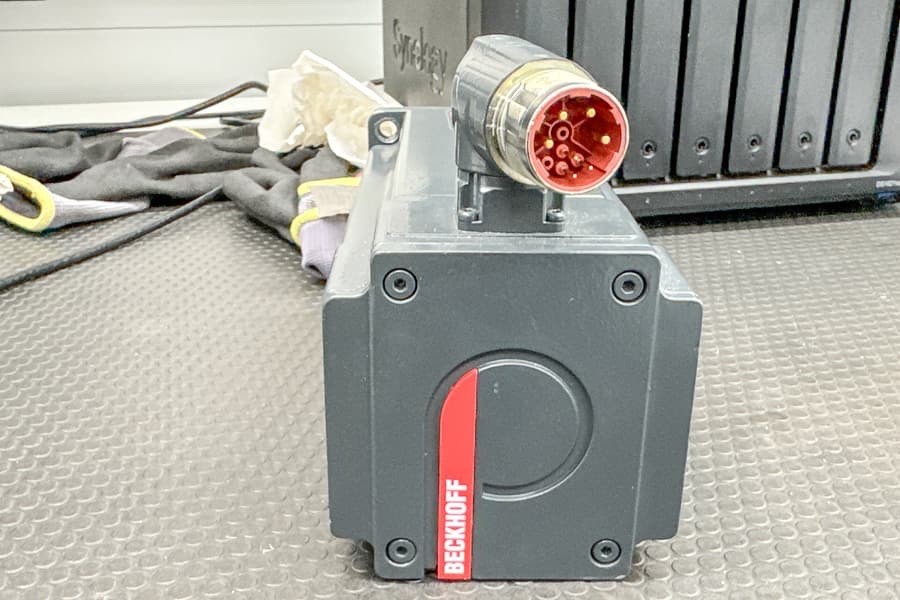

Der Motor besitzt ein F4-Flanschmaß (⌀ 87 mm) und eine Baulänge von 3 (L = 100 mm). Das Gehäuse aus pulverbeschichtetem Aluminium ist konvektionsgekühlt. Eine integrierte Zugentlastung am M23-SpeedTEC®-Stecker gewährleistet IP65-Schutz gegen Staub und Spritzwasser.

2. Elektrische Eigenschaften

• Spannung: 100 … 480 VAC (Dreiphasen)

• Stillstandsdrehmoment: 5,65 Nm

• Nenndrehmoment: 4,90 Nm

• Spitzendrehmoment: 29,3 Nm

• Stillstandsstrom: 5,40 A

• Spitzenstrom: 31 A

• Nenndrehzahl: 5000 min⁻¹

• Nennleistung: 2,57 kW

• Drehmomentkonstante: 1,04 Nm/A

• Rotorträgheitsmoment: 2,87 kg cm²

3. Feedback und One Cable Technology

• One Cable Technology (OCT) „H“-Variante (Preferred Type): Leistung und Feedback über dasselbe M23-Kabel, elektronisches Typenschild im Encoder, absolute Multiturn-Auflösung 24 Bit, SIL 2-fähig für TwinSAFE Safe Motion

• Alternativ: Resolver-Feedback oder EnDat® 3 (SIL 3)

• Optionen können nicht nachträglich installiert werden.

4. Mechanische Daten

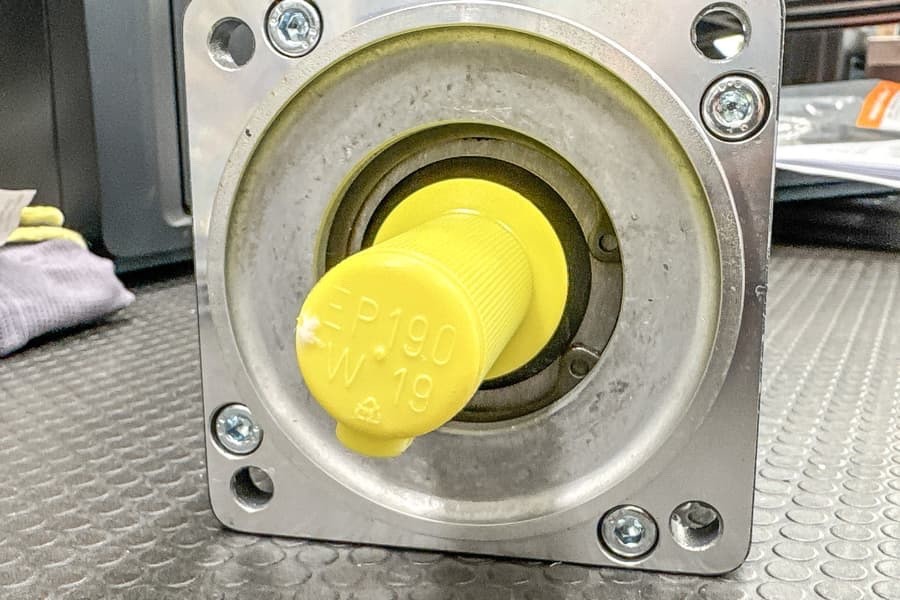

• Wellendurchmesser: 19 k6

• Freies Wellenende: ⌀ 40 mm

• Gehäuseschutz: IP54, mit Wellendichtring IP65

• Betriebstemperatur: +5 °C bis +40 °C

• Flanschmontage nach IM B5, IM V1, IM V3

• Gehäuseabmessungen: a = 80 j6, b = 19 k6, d = 40 mm, r = 87 mm, k (ohne Bremse) = 192 mm

5. Sicherheits- und Normkonformität

• Zertifizierungen: CE, cURus

• SIL 2-fähig (One Cable Technology H), SIL 3-fähig (EnDat 3)

• Optionaler Halte­brems­modul (z = 1) erhältlich

6. Bestellschlüssel

AM8043-0H G 0-0000

• w = 0: glatte Welle, ohne Wellendichtring

• y = G: OCT Leistung & Feedback, Multiturn 24 Bit, SIL 2

• z = 0: ohne Haltebremse

• 0000: Standardausführung ohne Sonderoptionen

7. Anwendungsgebiete

Ideal für hochdynamische Achsantriebe in der Industrieautomation, bei denen platzsparende Verkabelung und sichere absolute Positionsrückführung gefordert sind – z. B. Robotik, Handling, Verpackungsmaschinen und Werkzeugmaschinen.
