Industrienähmaschine Mitsubishi PLK-E2008H, fahrbar – Wartung 04.03.2024

Beschreibung

Mitsubishi PLK‑E2008H ist eine schwere, elektronisch gesteuerte programmierbare Mustersteppmaschine für extrem belastbare Nähte an Gurten, Seilen und mehrlagigen technischen Textilien. Sie wird eingesetzt, wenn ein exakt wiederholbarer Box-, Box‑X- oder W‑Stich mit hoher Festigkeit benötigt wird.

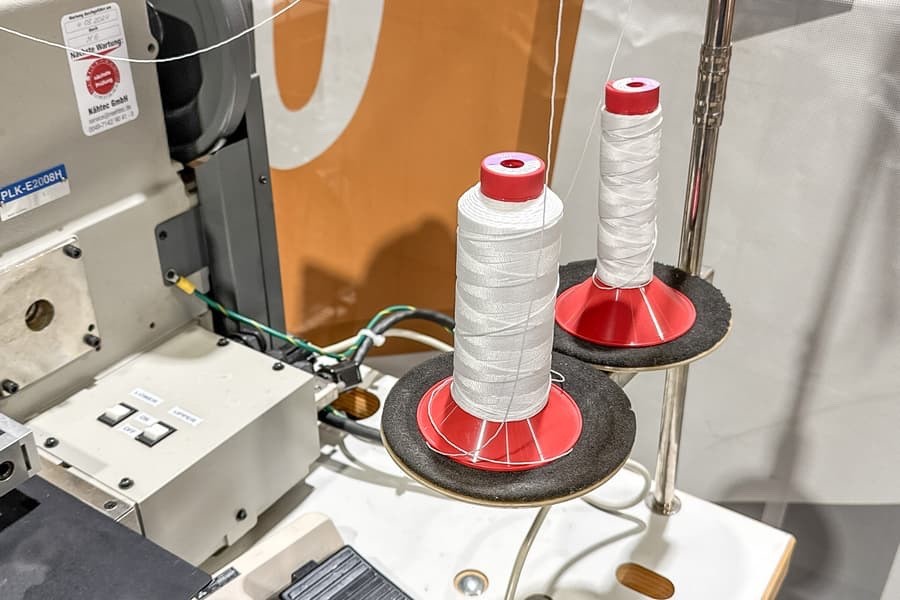

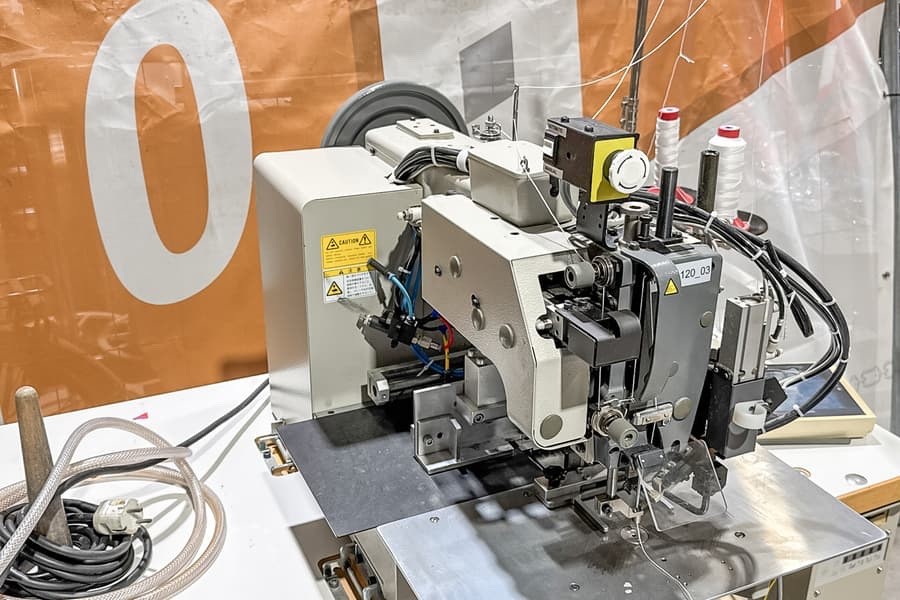

Die Maschine näht mit 1‑Nadel Doppelsteppstich (Lockstitch) mit großem Greifer („large barrel shuttle“), geeignet für starke Garne und lange Nähzyklen ohne häufigen Spulenwechsel. Das programmierbare Nähfeld beträgt 200 × 80 mm und erlaubt größere Box- und Musterprogramme an Zurr- und Hebegurten, Taschen oder Gurtsystemen. Die maximale Materialdicke liegt bei etwa 16 mm, ausgelegt für mehrlagige PES/PA‑Gurte, Leder und technische Gewebe. Die Stichlänge ist von 0,1 bis 12,7 mm in 0,1‑mm‑Schritten programmierbar, sodass sich die Stichdichte sehr fein einstellen lässt.

Ein AC‑Servomotor (Limi‑Servo) mit rund 550 W sorgt für den Antrieb, ermöglicht präzise Nadelpositionierung und ruhigen Lauf auch bei schweren Materialien. Der Materialtransport erfolgt über ein XY‑Servosystem, bei dem das Werkstück nach dem gespeicherten Muster bewegt wird, nicht über einen klassischen Transporteur, was eine hohe Wiederholgenauigkeit bringt. Die Maschine ist eher auf Kraft und Präzision als auf Höchstgeschwindigkeit ausgelegt und arbeitet typischerweise im Bereich einiger hundert Stiche pro Minute, abhängig von Muster und Material.

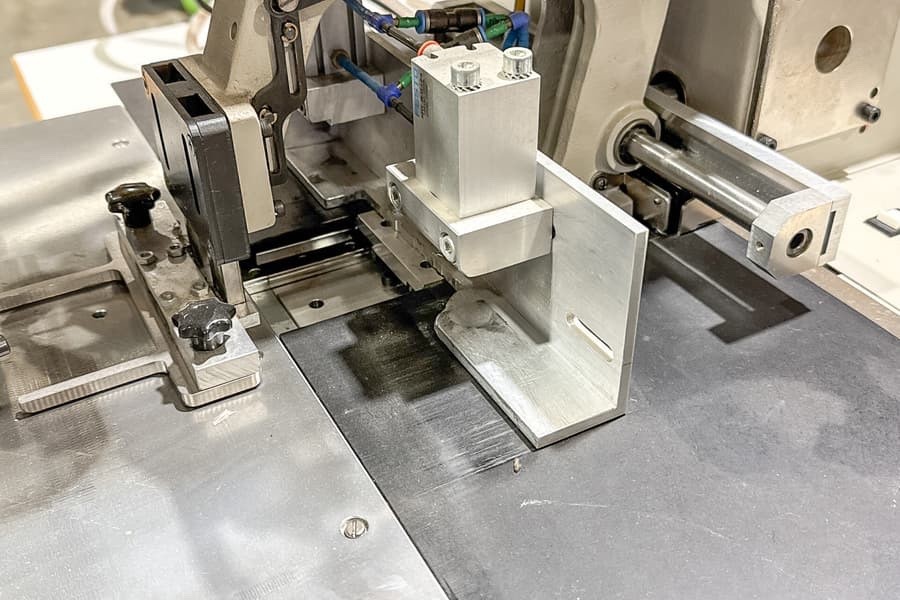

Die PLK‑E2008H besitzt einen automatischen Fadenabschneider mit Heißmesser (hot‑knife) für Ober‑ und Unterfaden, wodurch saubere Fadenenden ohne Ausfransen entstehen. Das Heben der Spannplatte beziehungsweise Steppklammer und die Materialeinspannung laufen programmgesteuert ab – der Bediener legt das Teil ein, startet den Zyklus und die Maschine arbeitet die Naht selbstständig ab. Die Muster (Stichzahl, Richtung, Dichte) sind frei programmierbar, mehrere Programme können gespeichert und je nach Artikel abgerufen werden.

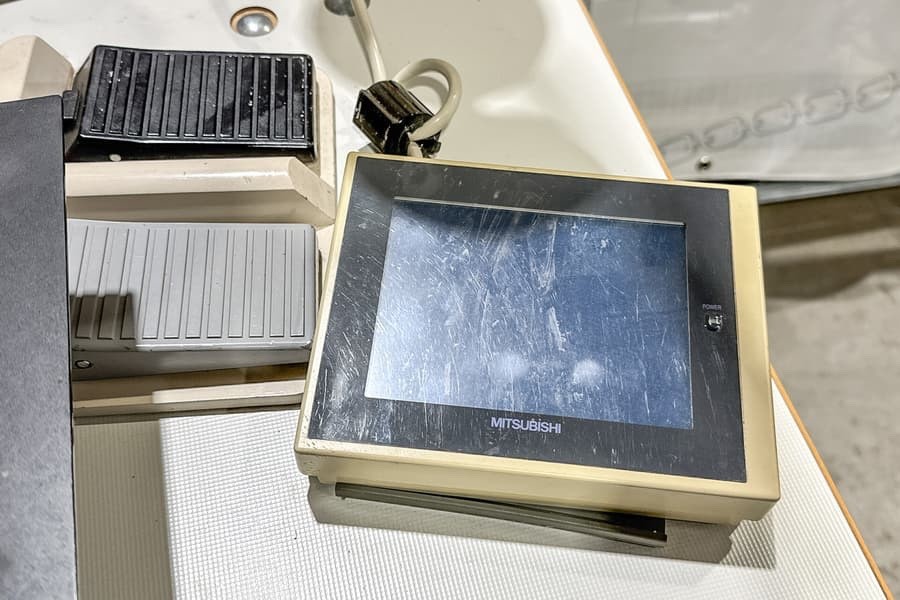

Gesteuert wird die Maschine über ein Touch‑Panel (PLK‑E‑PAL) mit übersichtlichem Menü; die Muster lassen sich direkt an der Maschine oder über einen PC bearbeiten. Mit der Software PLK‑G/PLK‑E‑PAL können Muster gezeichnet, importiert, geändert und anschließend in die Maschine übertragen werden, inklusive Einstellung der Stichlängen und Nähparameter. Im Speicher der Maschine können mehrere Musterprogramme (verschiedene Box‑X‑Größen, W‑Nähte usw.) hinterlegt werden, zwischen denen der Bediener schnell wählen kann.

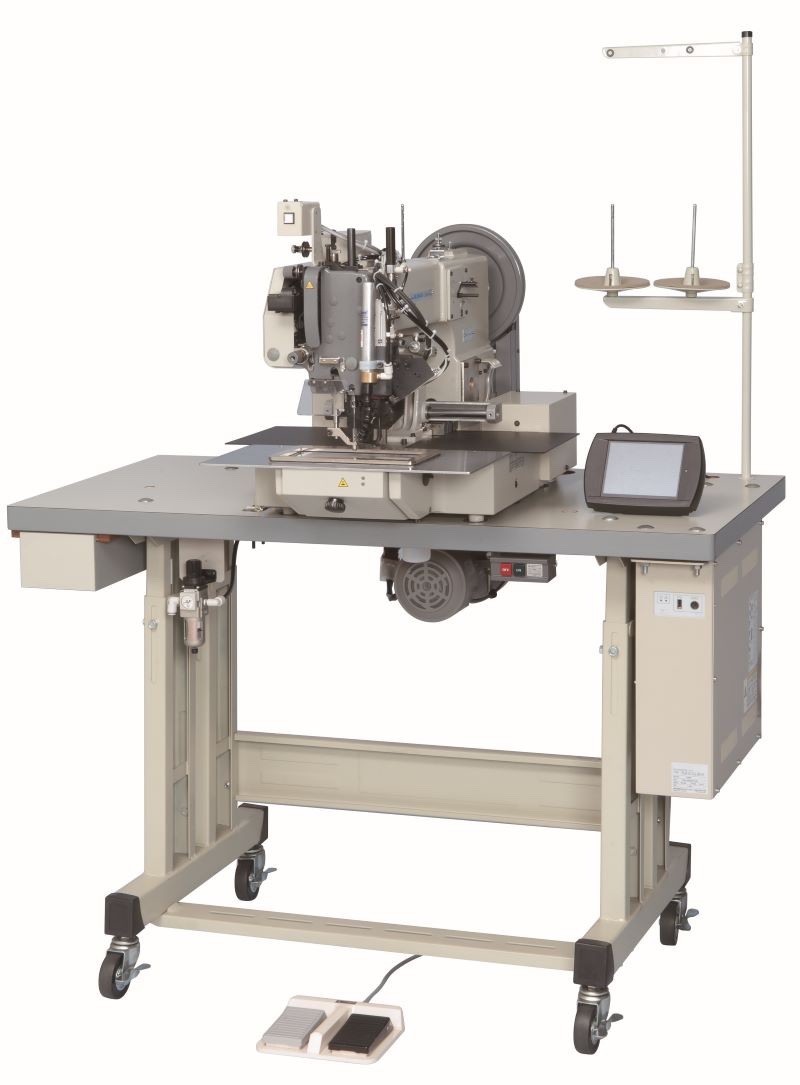

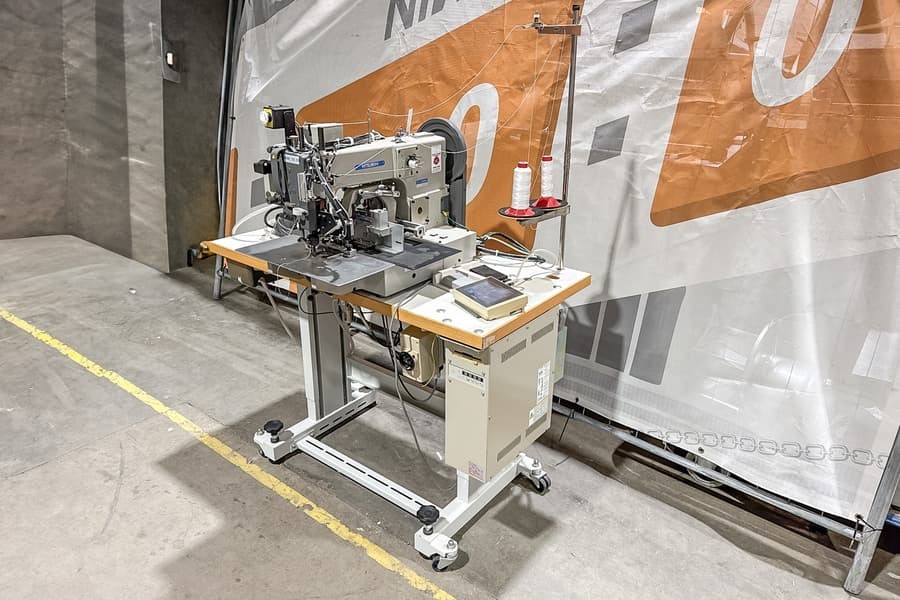

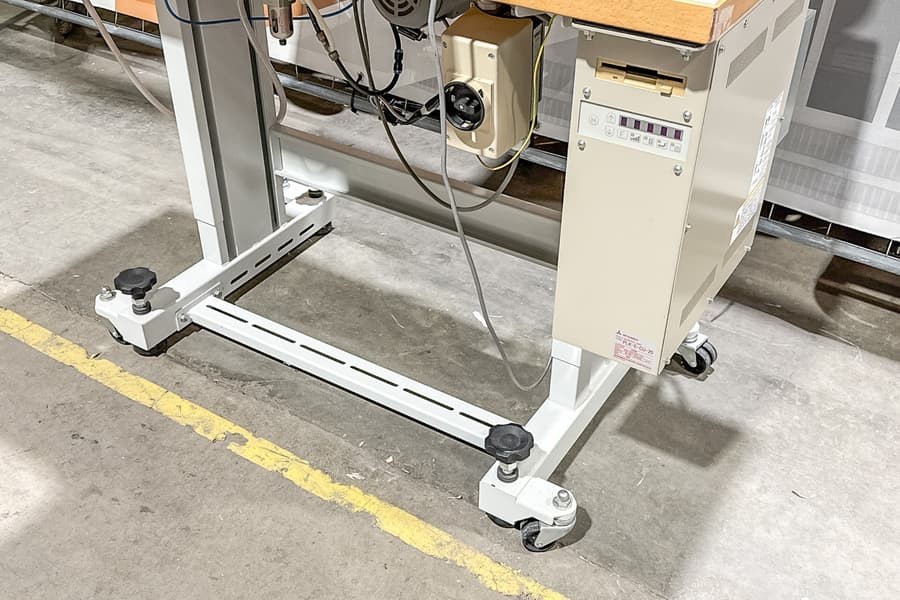

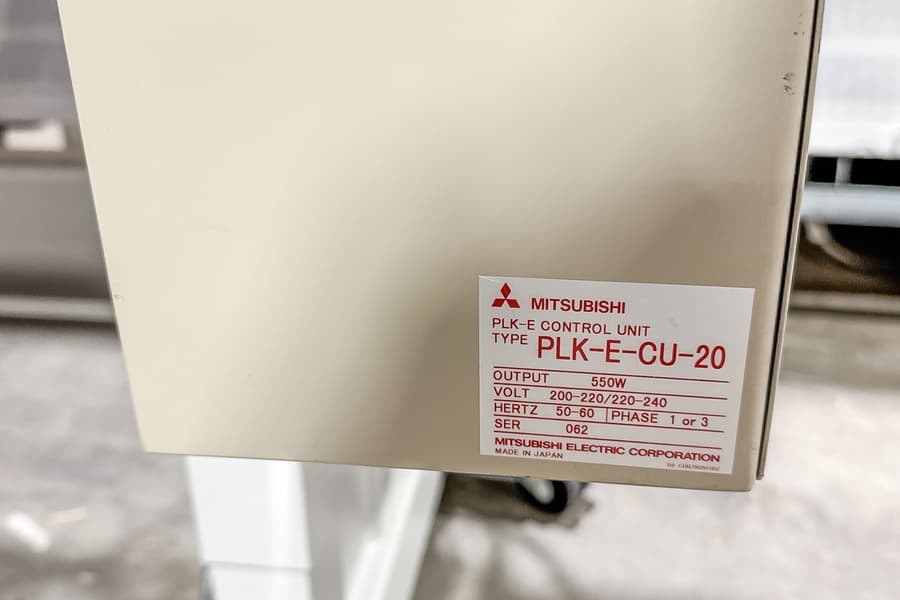

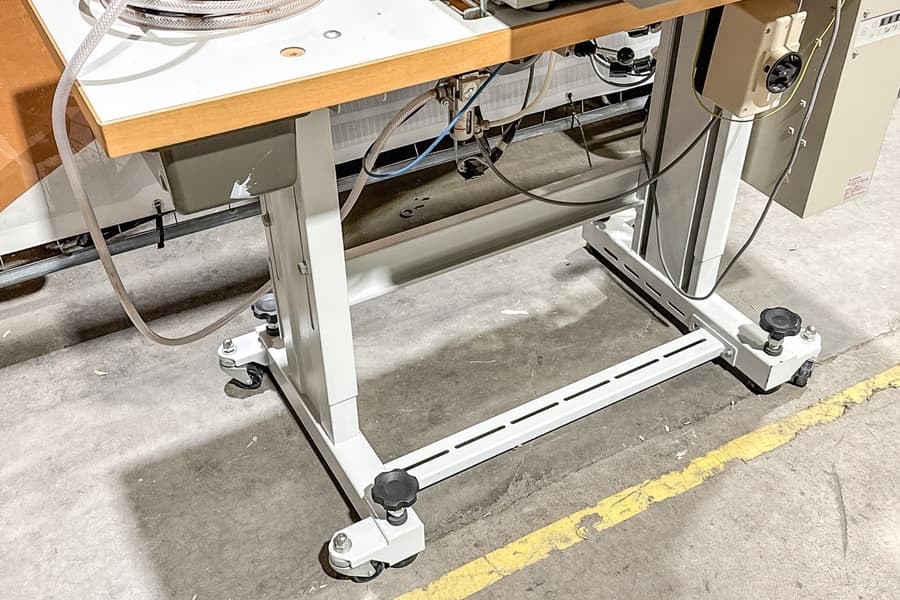

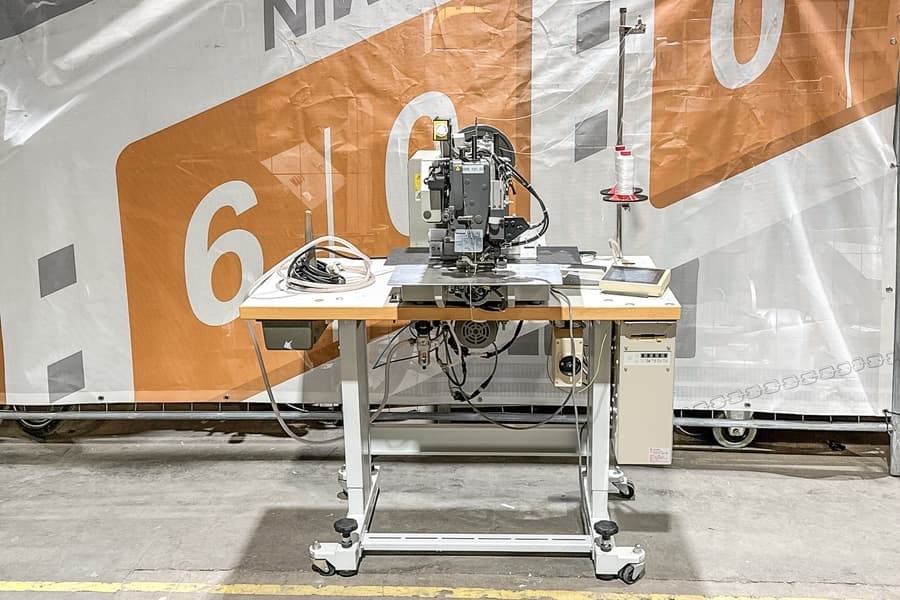

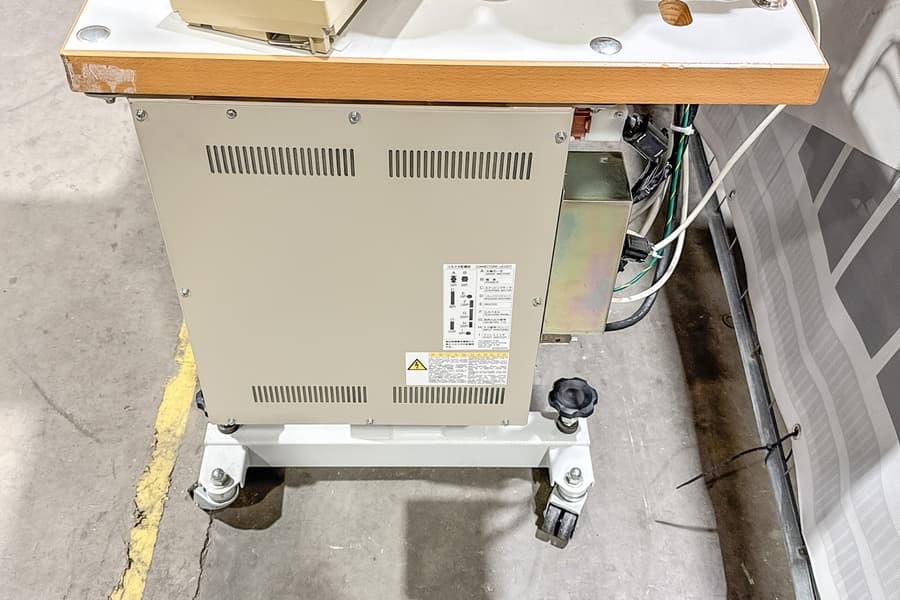

Der Maschinenkopf wiegt über 70 kg und wird auf einem Industrietisch mit separatem Antrieb und Elektronik montiert, oft auf einem fahrbaren Gestell für flexible Platzierung in der Produktion. Ausführungen für 220–240 V (ein- oder dreiphasig, je nach Version) sind erhältlich und benötigen eine passende industrielle Stromversorgung und Absicherung. Typische Einsatzgebiete sind die Fertigung von Hebe- und Zurrgurten, Sicherheitsgurten, Kletter- und Sicherungsgeschirren sowie anderen sicherheitsrelevanten Gurt- und Gurtbandsystemen.

Bei Bedarf können wir Ihnen noch detailliertere Fotos zusenden
