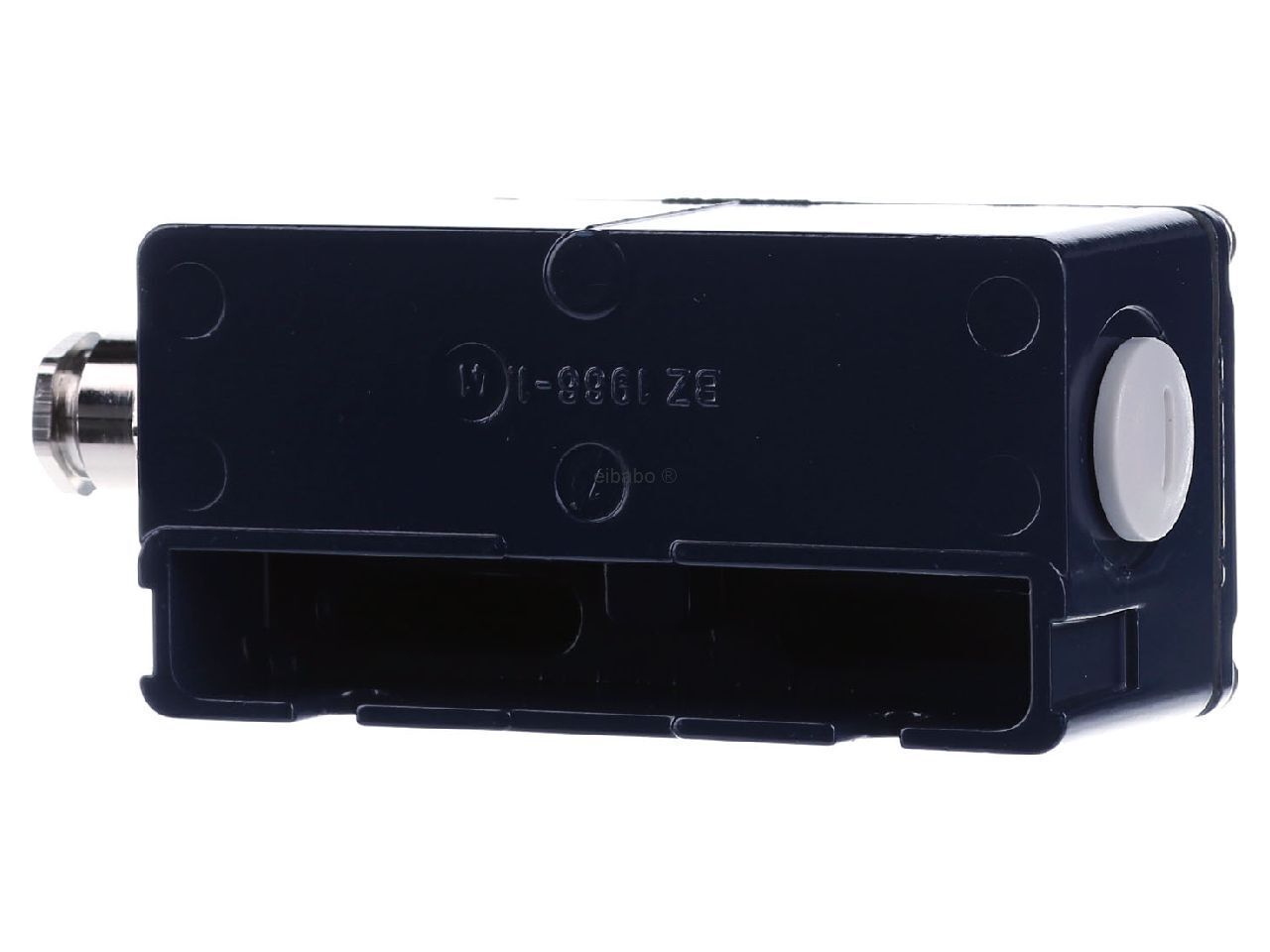

Magnetischer Positionsschalter Schmersal BN 20-RZ-M16

Beschreibung

Schmersal BN 20-RZ-M16 (Artikelnummer 101168090)

Dieser Magnetschalter ist nach EN ISO 14119 als kodierungslose Bauart 3 klassifiziert. Er dient zur berührungslosen Positionsüberwachung von Schutztüren, Hauben, Klappen oder zur Endlagenerkennung im industriellen Umfeld.

⚙️ Technische Spezifikation

ParameterWertHerstellerSchmersalKontaktart1x bistabiler Reed-KontaktGehäusematerialLeichtmetall-Druckguss AlSi 12, lackiertSchutzartIP67 nach IEC 60529 (staubdicht, schützt gegen Untertauchen)AnschlussartInterne SchraubklemmenKabeleinführungen2x metrisches Gewinde M16 x 1,5Gewichtca. 290 g

⚡ Elektrische Daten

• Maximale Schaltspannung: 250 V AC / 250 V DC
• Maximaler Schaltstrom: 3 A
• Maximale Schaltleistung: 120 W / 120 VA
• Schaltgeschwindigkeit: max. 18 m/s
• Schalthäufigkeit: max. 300 Betätigungen pro Sekunde
• Einschaltzeit: 0,3 ms bis 1,5 ms
• Ausschaltzeit: max. 0,5 ms

📐 Mechanische Eigenschaften und Abmessungen

• Gehäuseabmessungen: 104 mm (Höhe) x 52 mm (Breite) x 47 mm (Tiefe).
• Mechanische Lebensdauer: Mindestens (10^{9}) (1 Milliarde) Schaltspiele.
• Reproduzierbarkeit: (pm ) 0,25 mm bei konstanter Temperatur.
• Schwingfestigkeit: Bis zu 50 g (sinusförmige Schwingungen).
• Schockfestigkeit: 30 g / 11 ms.
• Umgebungstemperatur: –25 °C bis +90 °C.

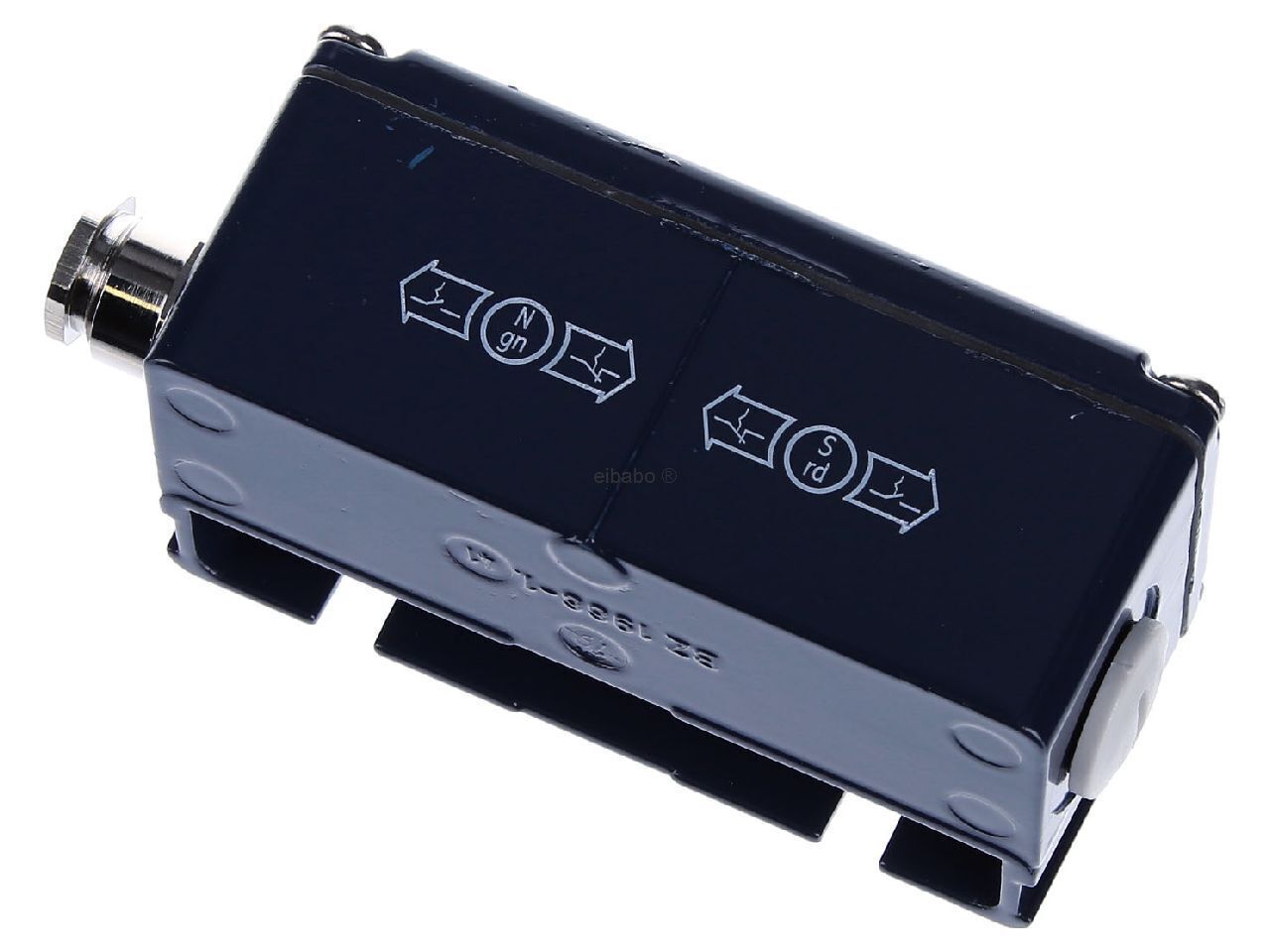

🔍 Funktionsprinzip und Schaltverhalten (Bistabilität)

Der Buchstabe „Z“ in der Bezeichnung steht für ein bistabiles Verhalten (Rastfunktion).

• Nähert sich ein Magnet (z. B. Nordpol) der aktiven Fläche, schaltet der interne Reed-Kontakt um.
• Entfernt sich der Magnet wieder, bleibt der Schaltzustand gespeichert (Memory-Effekt).
• Um den Kontakt in die Ausgangslage zurückzusetzen, muss ein entgegengesetzter Magnetpol (Südpol) am Schalter vorbeigeführt werden.

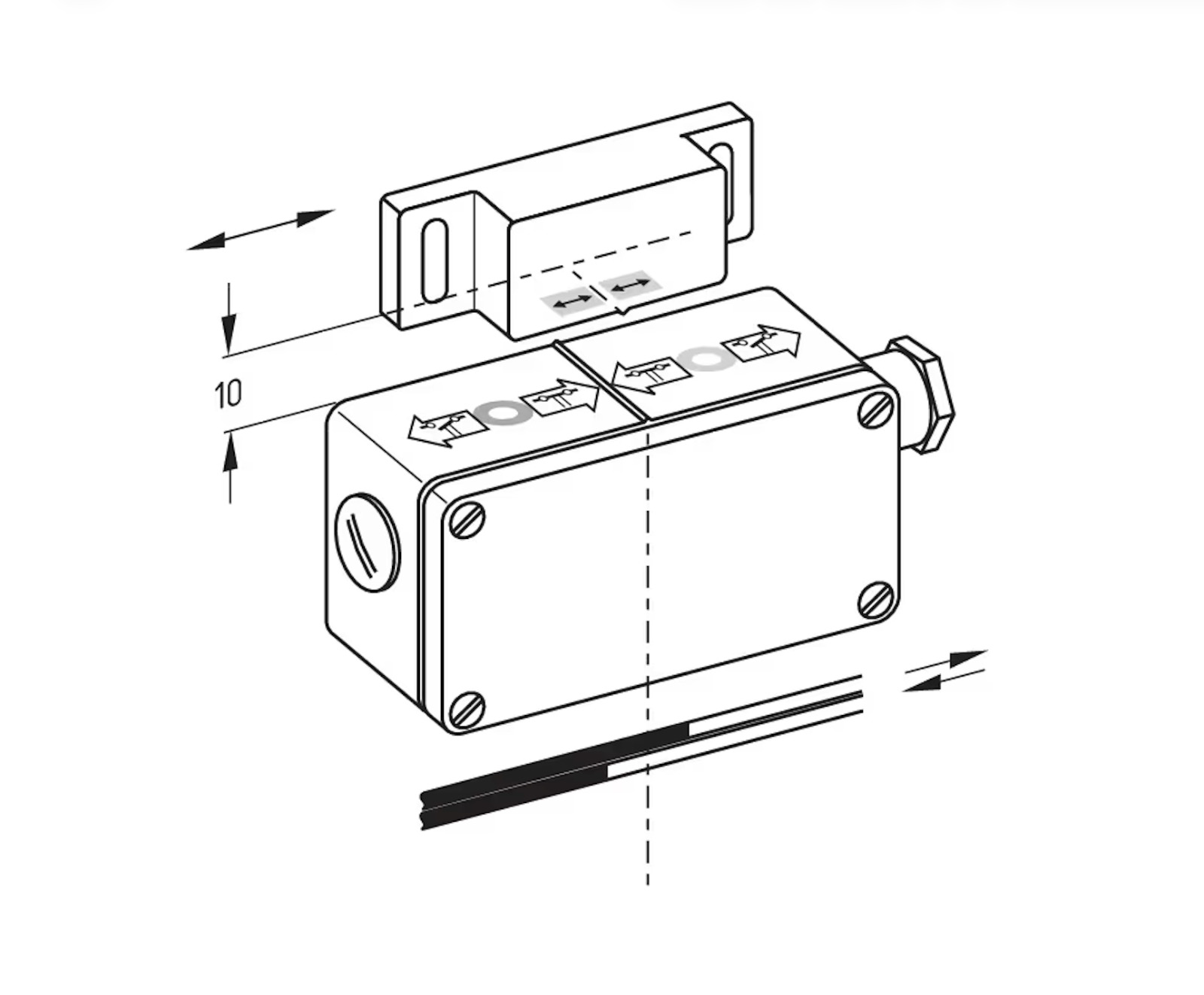

🧲 Schaltabstände

Der Schaltabstand beträgt 5 bis 50 mm und hängt stark vom verwendeten Betätigungsmagneten sowie der Einbausituation ab:

• Mit Magnet der Reihe BP 10S / BP 10N: ca. 5 mm.
• Mit Magnet der Reihe BP 20S / BP 20N: ca. 15 mm.
• Mit Magnet der Reihe BP 34S / BP 34N: 10 mm bis 25 mm.
