Frequenzumrichters SEW Eurodrive MOVIMOT® MM15D-503-00- montiert und verkabelt

Beschreibung

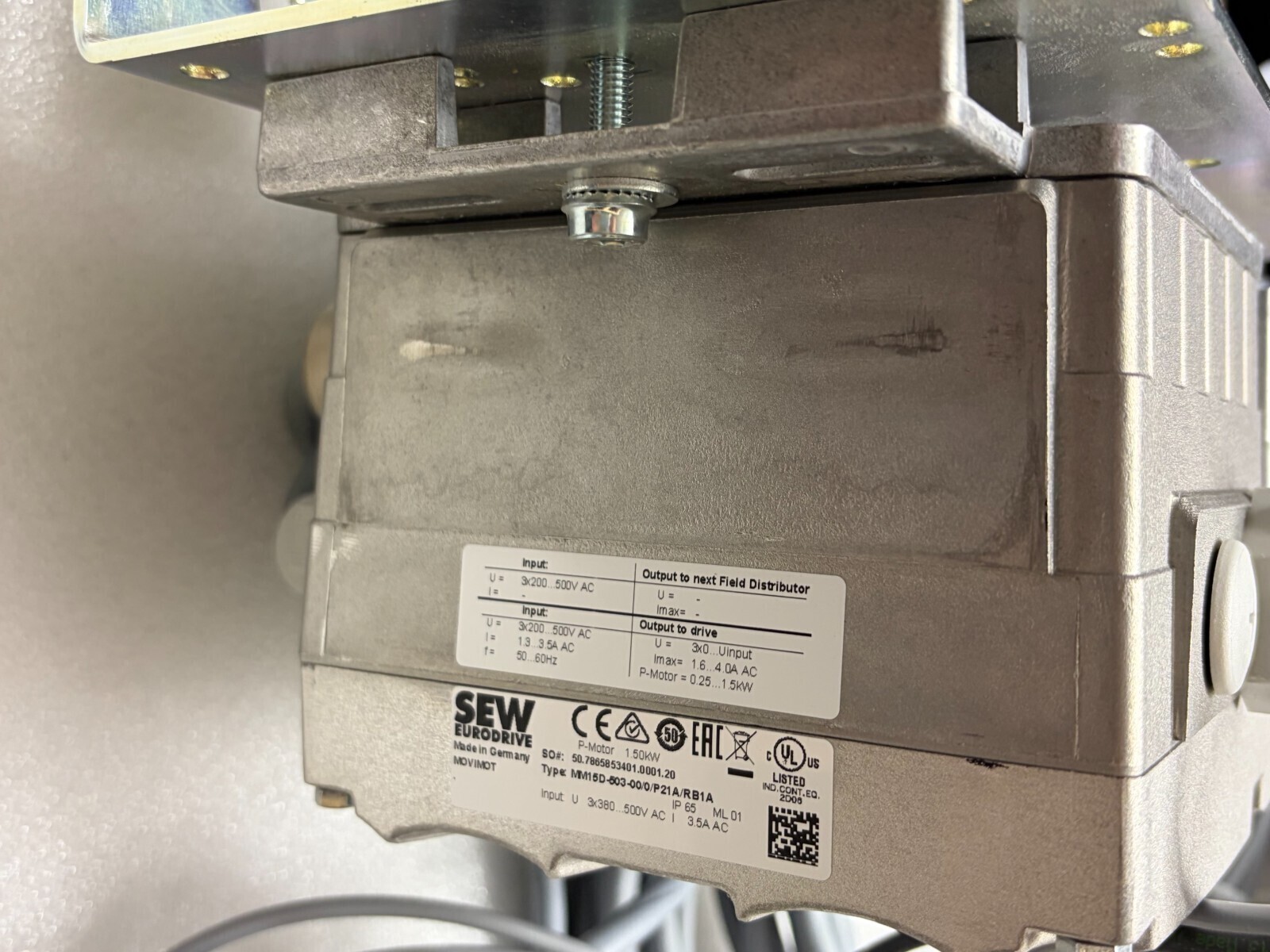

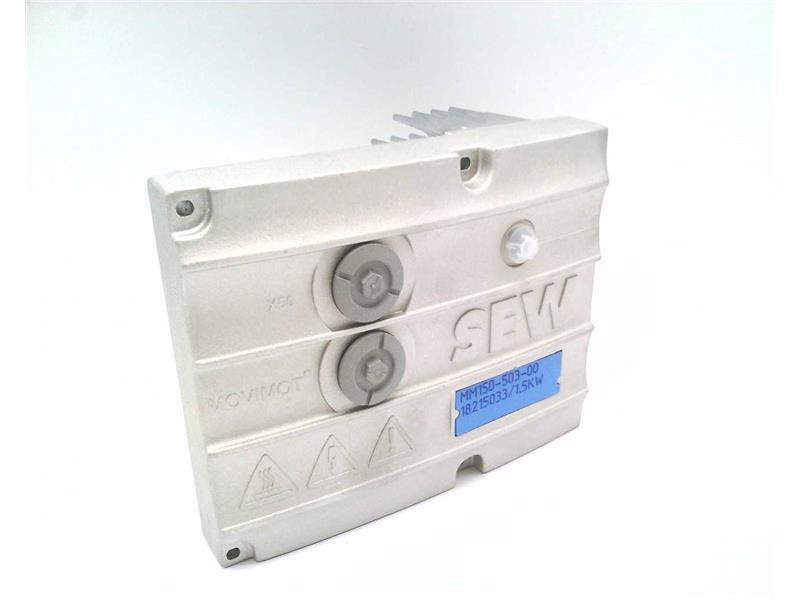

SEW Eurodrive MOVIMOT® MM15D

Der MOVIMOT® MM15D (vollständige Typenbezeichnung meist MM15D-503-00) ist ein kompakter, dezentraler Frequenzumrichter mit einer Nennleistung von 1,5 kW. Er kombiniert Frequenzumrichter und Asynchronmotor zu einem robusten Antriebssystem. Der Umrichter wird entweder direkt auf den Motor-Klemmenkasten montiert oder motorgetrennt in dessen Nähe installiert, was Platz im Schaltschrank spart und den Verkabelungsaufwand minimiert.

📊 Technische Daten im Überblick

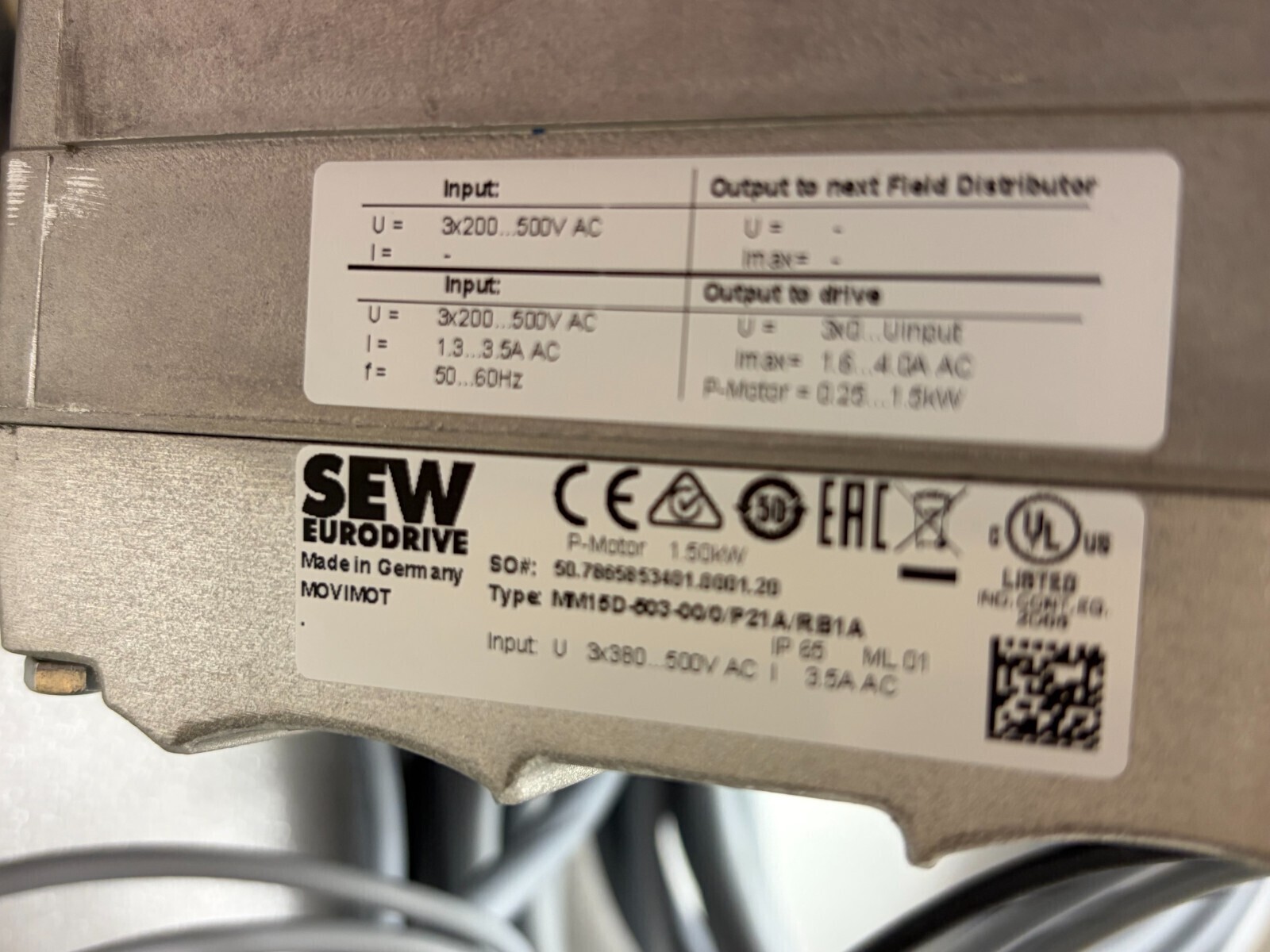

ParameterSpezifikationHerstellerSEW-EURODRIVETypenbezeichnungMM15D-503-00Sachnummer (Teilenummer)18215033Nennleistung (Motor)1,5 kW (2,0 HP)Anschlussspannung3 × AC 380 V bis 500 V (± 10%)Netzfrequenz50 / 60 HzNenneingangsstrom3,5 A ACNennausgangsstrom4,0 A ACSchutzartIP65 (staubdicht und strahlwassergeschützt)Umgebungstemperatur-25 °C bis +40 °C (ohne Leistungsreduzierung)

⚙️ Konstruktive und mechanische Merkmale

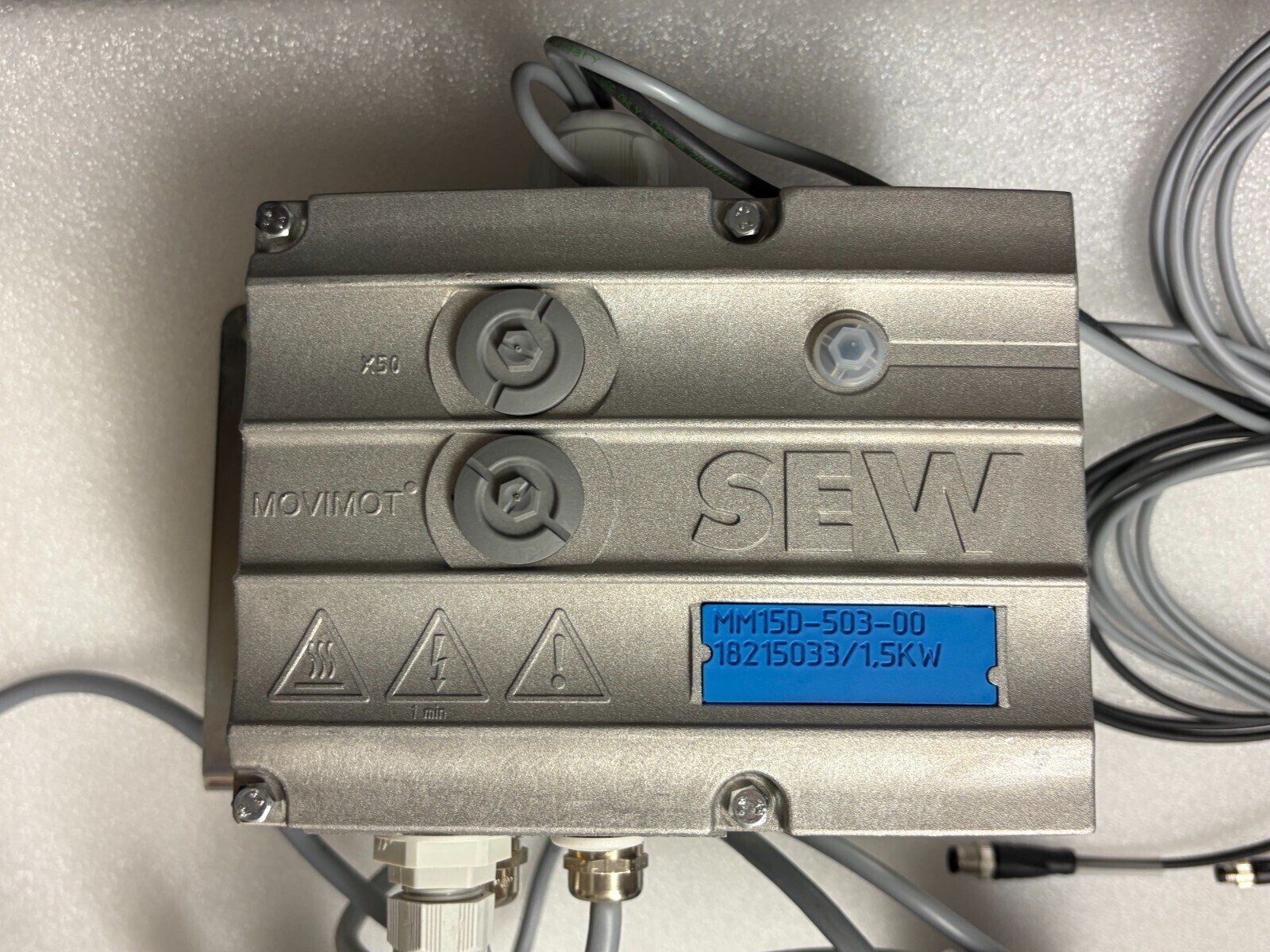

• Dezentrale Integration: Die Umrichterelektronik ist in einem robusten Aluminiumgehäuse untergebracht, das das Standard-Klemmenkastenvorhängeschloss des Motors ersetzt.

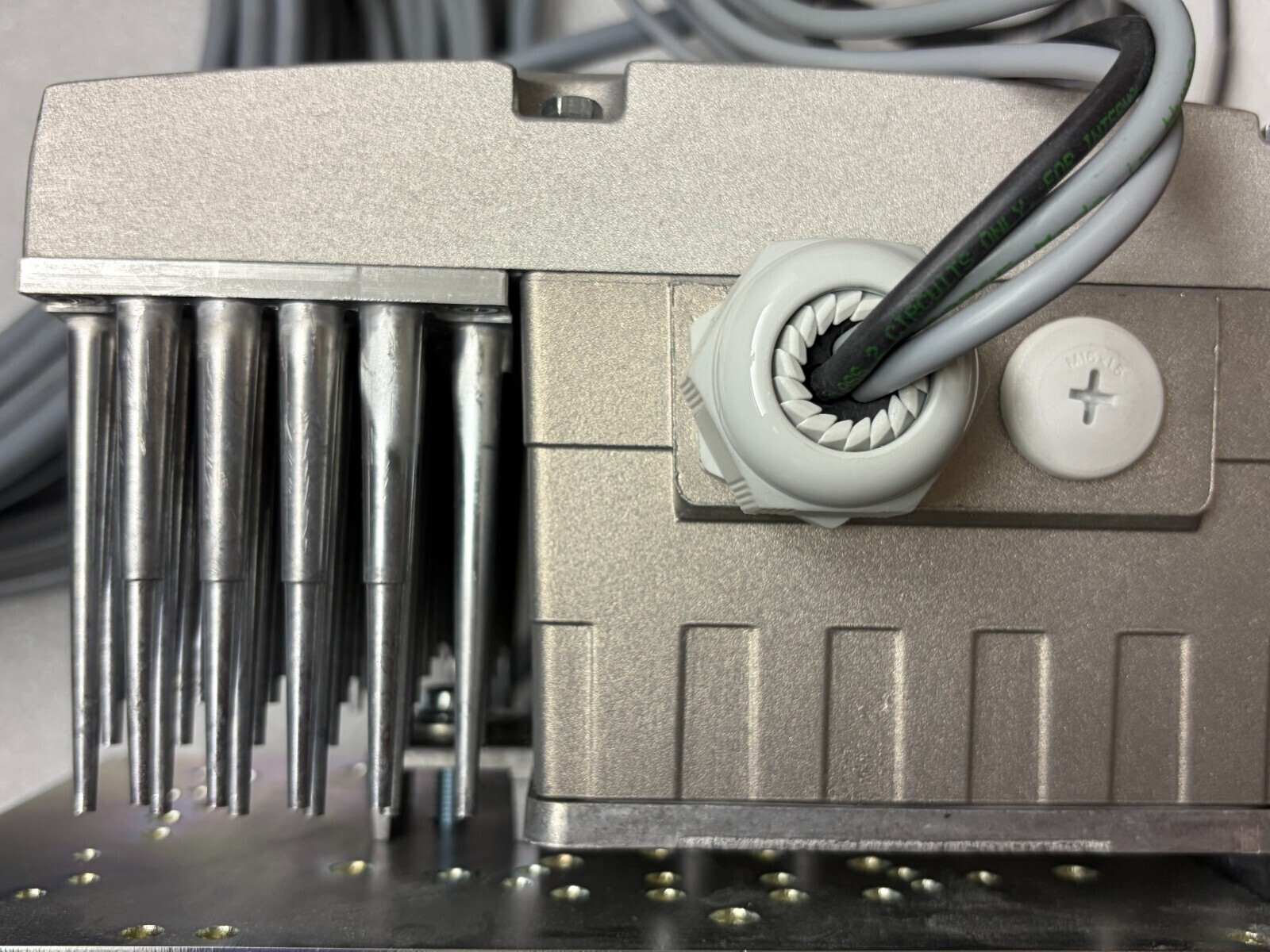

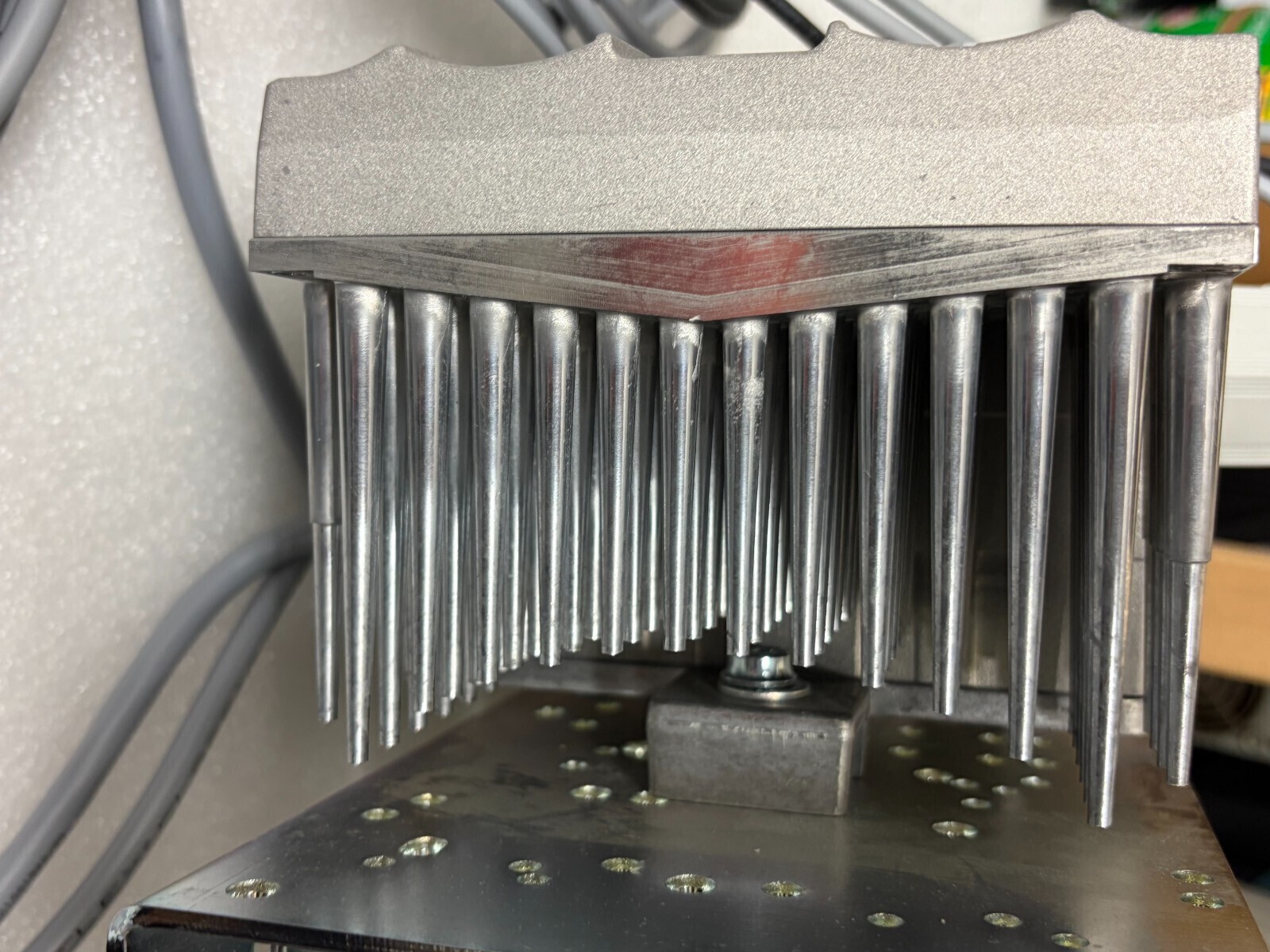

• Passive Kühlung: Großzügige Kühlrippen auf der Oberseite sorgen für eine optimale Wärmeabfuhr ohne verschleißanfällige externe Lüfter.
• Steckbare Anschlüsse: Das Gehäuseunterteil (Anschlussbox) enthält alle Klemmen für die Netzeinspeisung, Steuerleitungen sowie die interne Verbindung zum Motor und zur Bremse.

🧠 Regelungsfunktionen & „Easy“-Inbetriebnahme

Die D-Serie ermöglicht eine schnelle Inbetriebnahme direkt am Gerät über mechanische Bedienelemente unter einer Schutzverschraubung:

1. DIP-Schalter (S1 und S2): Zur Konfiguration der Basiseinstellungen ohne PC:
   • Auswahl des Motortyps (vierpolig / zweipolig, 50Hz / 60Hz).
   • Aktivierung/Deaktivierung der Netzphasenüberwachung.
   • Einstellung der Geräteadresse bei Busbetrieb.
   • Auswahl des Bremswiderstands und Bremsenverhalten.
2. Potentiometer f1: Ermöglicht die manuelle Vorgabe der Soll-Drehzahl (Soll-Frequenz) direkt am Umrichter.
3. Potentiometer t1: Dient zur Einstellung der Beschleunigungs- und Verzögerungsrampe (Integrationsrampe von 0,1 s bis ca. 10 s).

🛡️ Schutz- und Diagnosefunktionen

• Thermischer Motorschutz: Der Umrichter berechnet ein thermisches Abbild des Motors. Er schützt den Motor auch ohne angeschlossene Temperaturfühler (TF/TH) vor Überlastung.
• Bremsenmanagement: Integrierte Ansteuerung für die mechanische Motorbremse (z. B. SEW-Bremse BMG). Der Umrichter koordiniert das exakte Timing für das Lüften und Einfallen der Bremse.

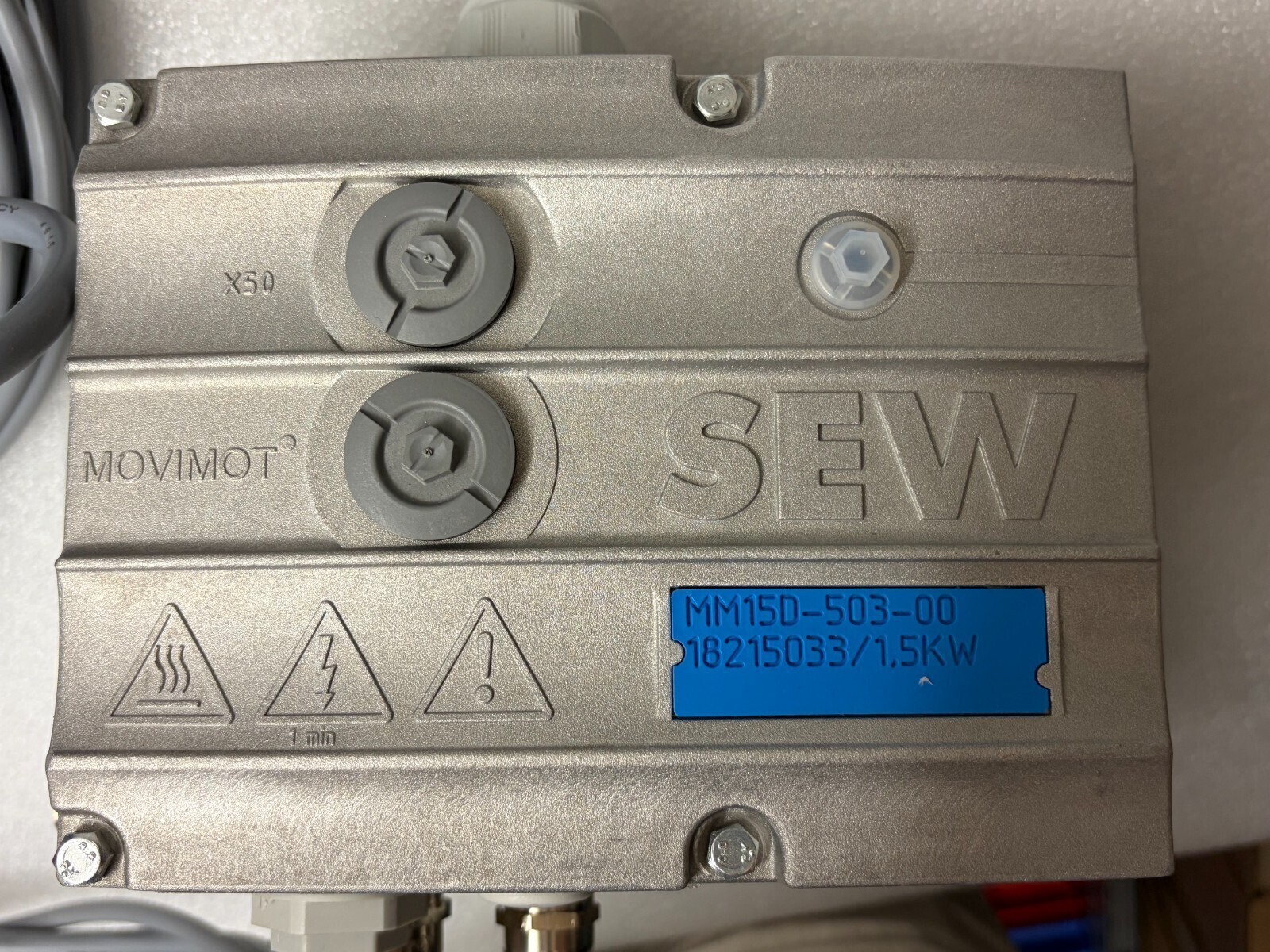

• LED-Statusanzeige: Eine dreifarbige LED (Grün, Gelb, Rot) auf der Geräteoberseite signalisiert Betriebszustände und codierte Fehlermeldungen (z. B. Überstrom, Überspannung, Überlastung).

🔌 Schnittstellen und Kommunikation

Der MM15D kann auf drei Arten angesteuert werden:

• Binäre Steuerung (24 V): Start/Stopp und Richtungswahl über digitale Signale (Rechts/Halt, Links/Halt) sowie Umschaltung zwischen zwei voreingestellten Drehzahlen (f₁ / f₂).
• Feldbus-Kommunikation: Über optionale SEW-Feldverteiler oder Busmodule (z. B. MF.. oder MQ..) kann der Antrieb in Netzwerke wie Profinet, Profibus, EtherCAT, AS-Interface oder DeviceNet eingebunden werden.

• Diagnoseschnittstelle: Ein integrierter Servicestecker ermöglicht den Anschluss des Keypads DBG oder die Verbindung mit der PC-Software MOVITOOLS® MotionStudio.

+

Montagebaugruppe und Kabelbelegung

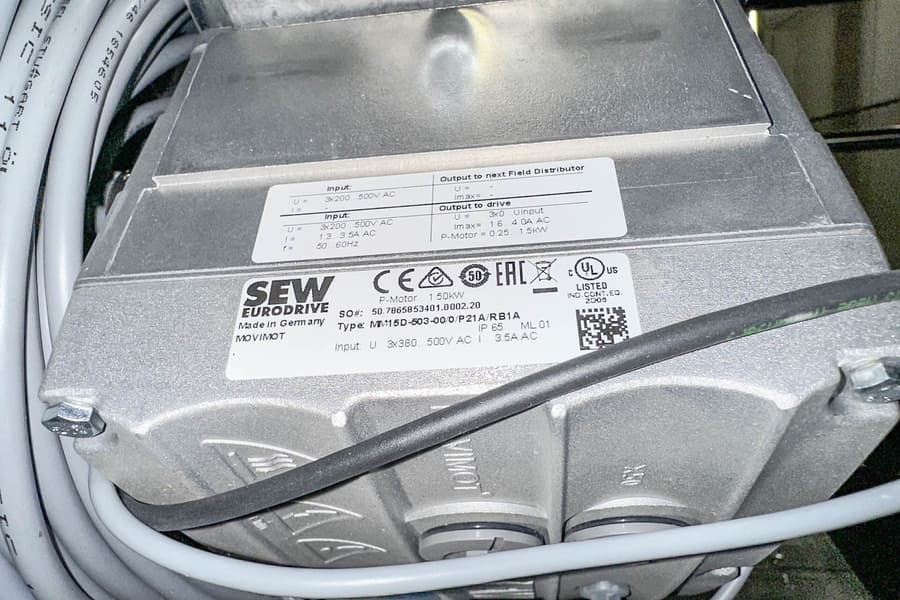

Die vorliegende Baugruppe zeigt den Frequenzumrichter MOVIMOT® MM15D in der Konfiguration für die dezentrale, motorgetrennte Montage. Der Umrichter ist komplett mechanisch vormontiert und mit einer betriebsfertigen Industrieverkabelung ausgestattet.

🛠️ 1. Mechanische Befestigung: Die Feldmontageplatte

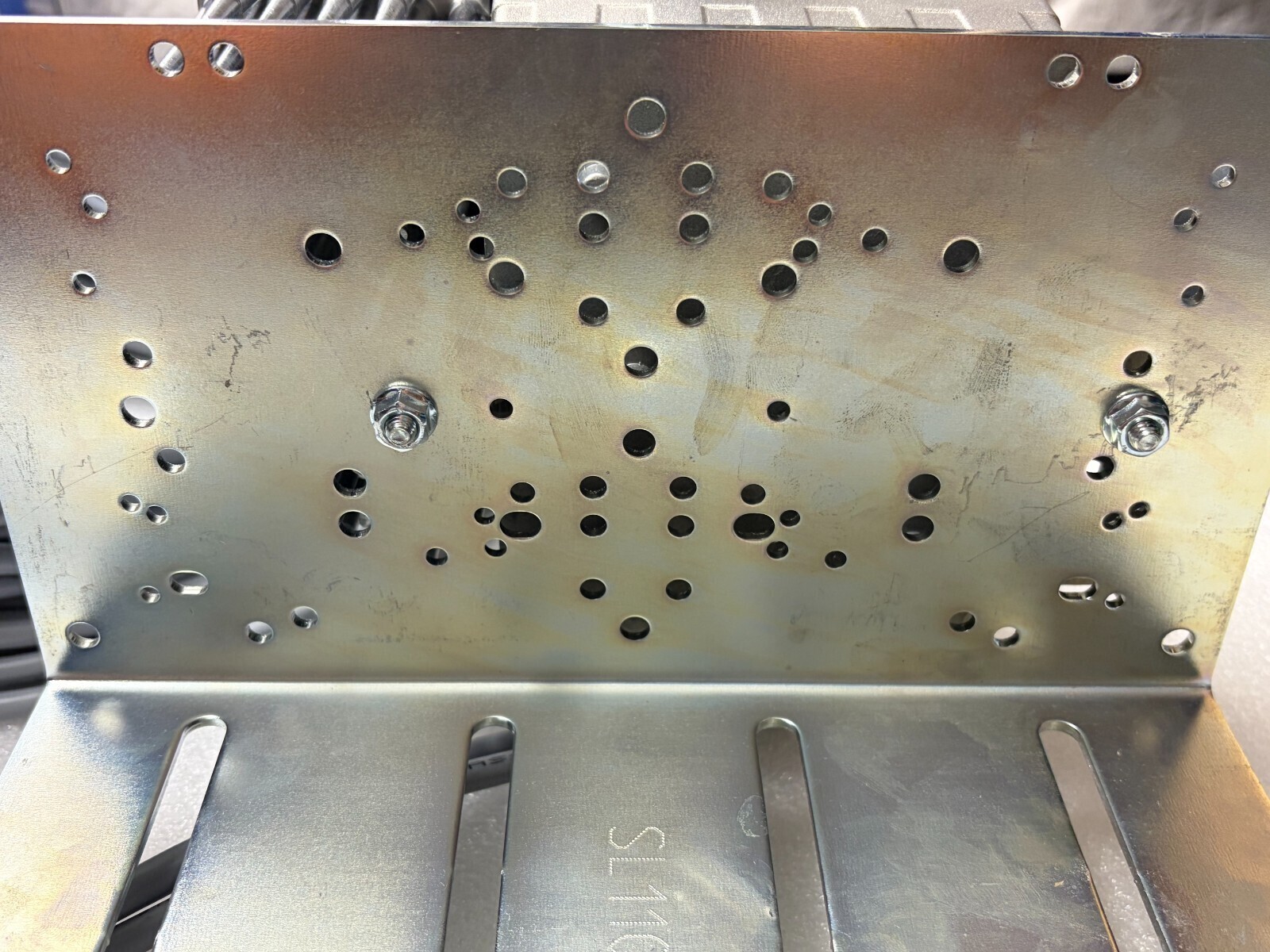

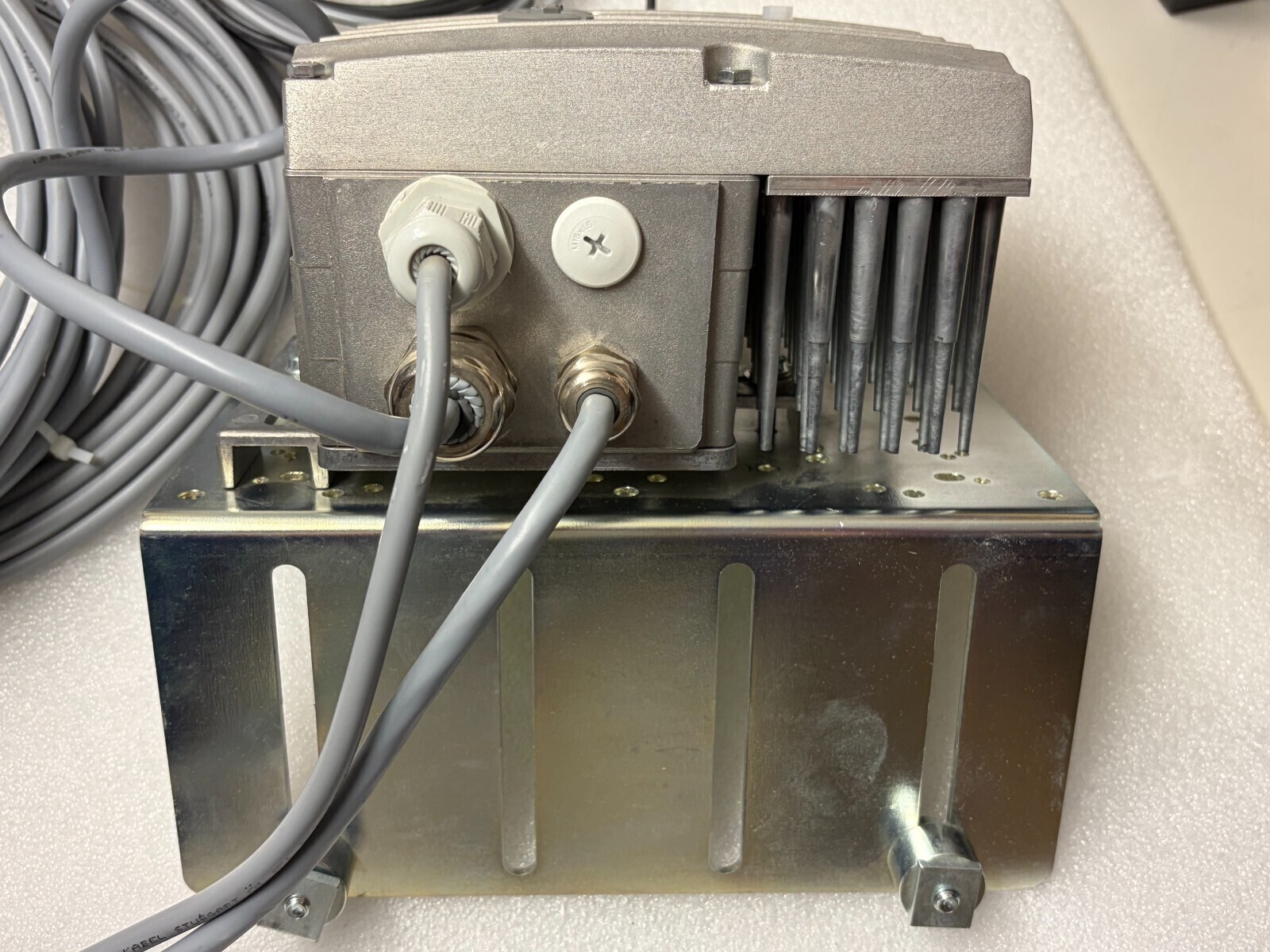

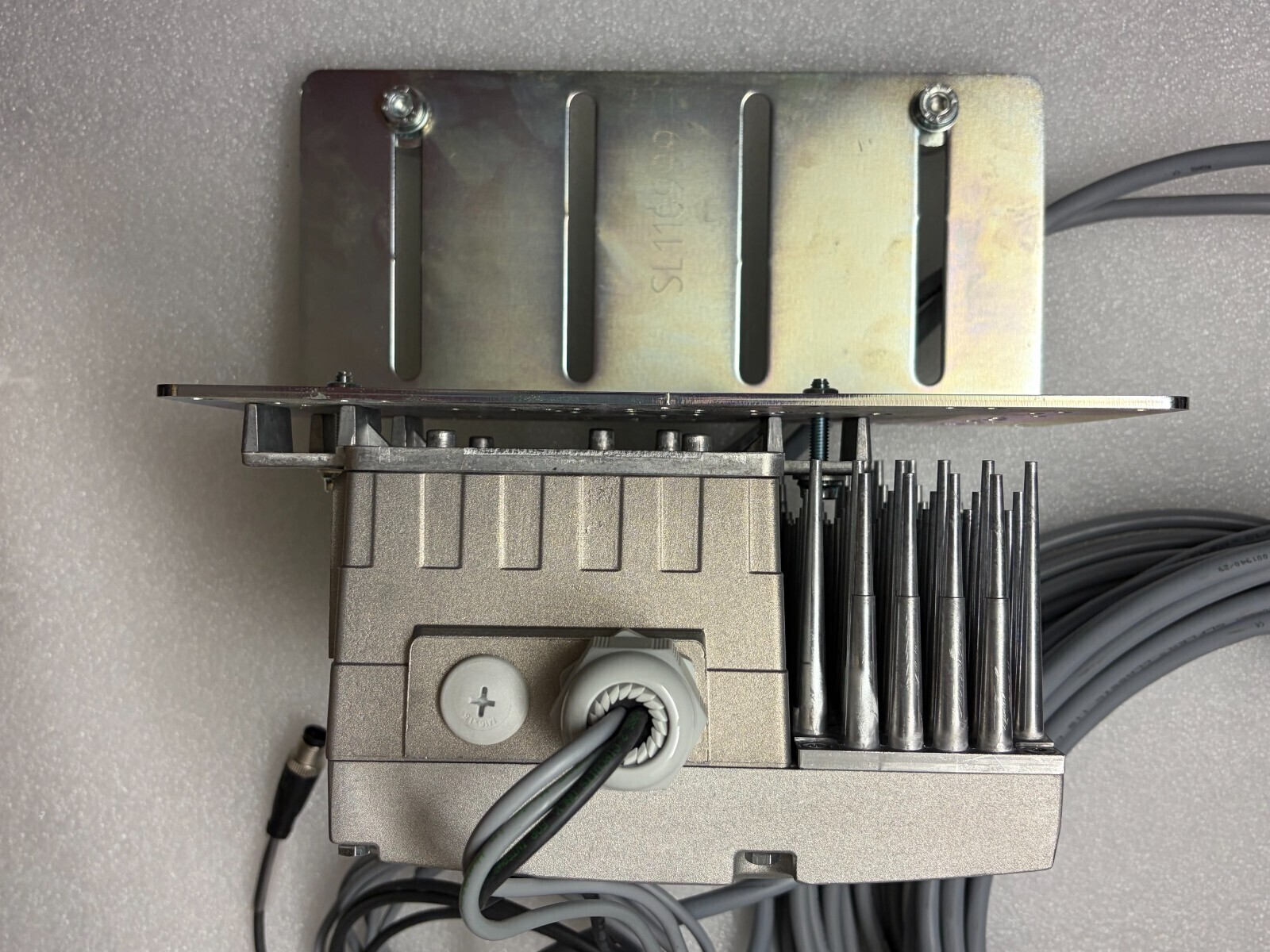

Der Umrichter ist fest auf einer robusten, verzinkten Stahl-Montageplatte verschraubt.

• Funktion der Platte: Sie dient als mechanischer Montageadapter zur Befestigung des Umrichters am Maschinenrahmen, an einer Wand oder einer Förderstrecke, falls der Umrichter nicht direkt auf dem Motorklemmenkasten platziert werden kann.
• Erdung und Schirmung: Die Konstruktion der Montageplatte sorgt für eine großflächige, leitende Verbindung mit dem Aluminiumgehäuse des Umrichters. Dies ist entscheidend für eine EMV-gerechte Schirmung und die sichere Erdung des gesamten Antriebssystems.

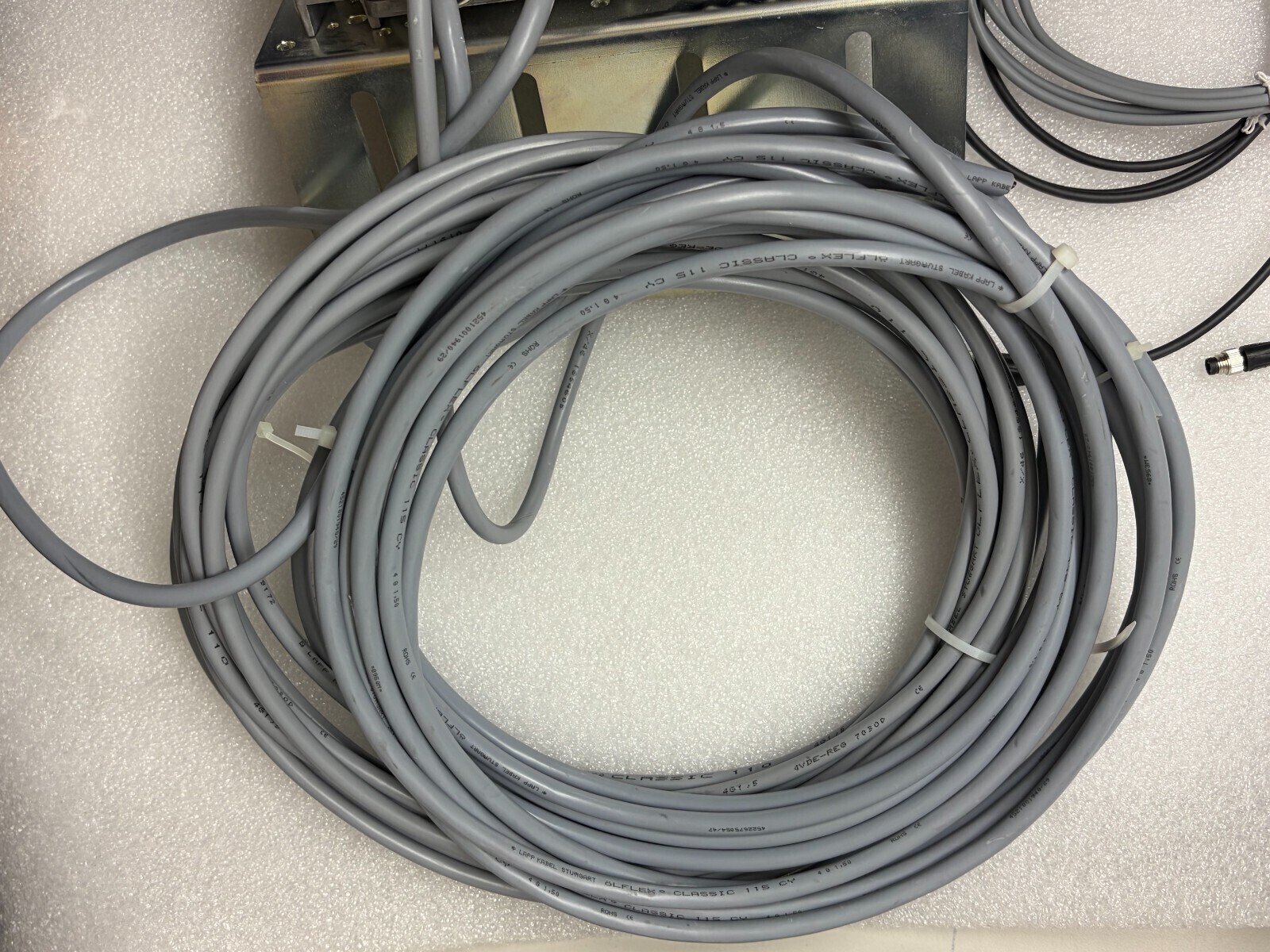

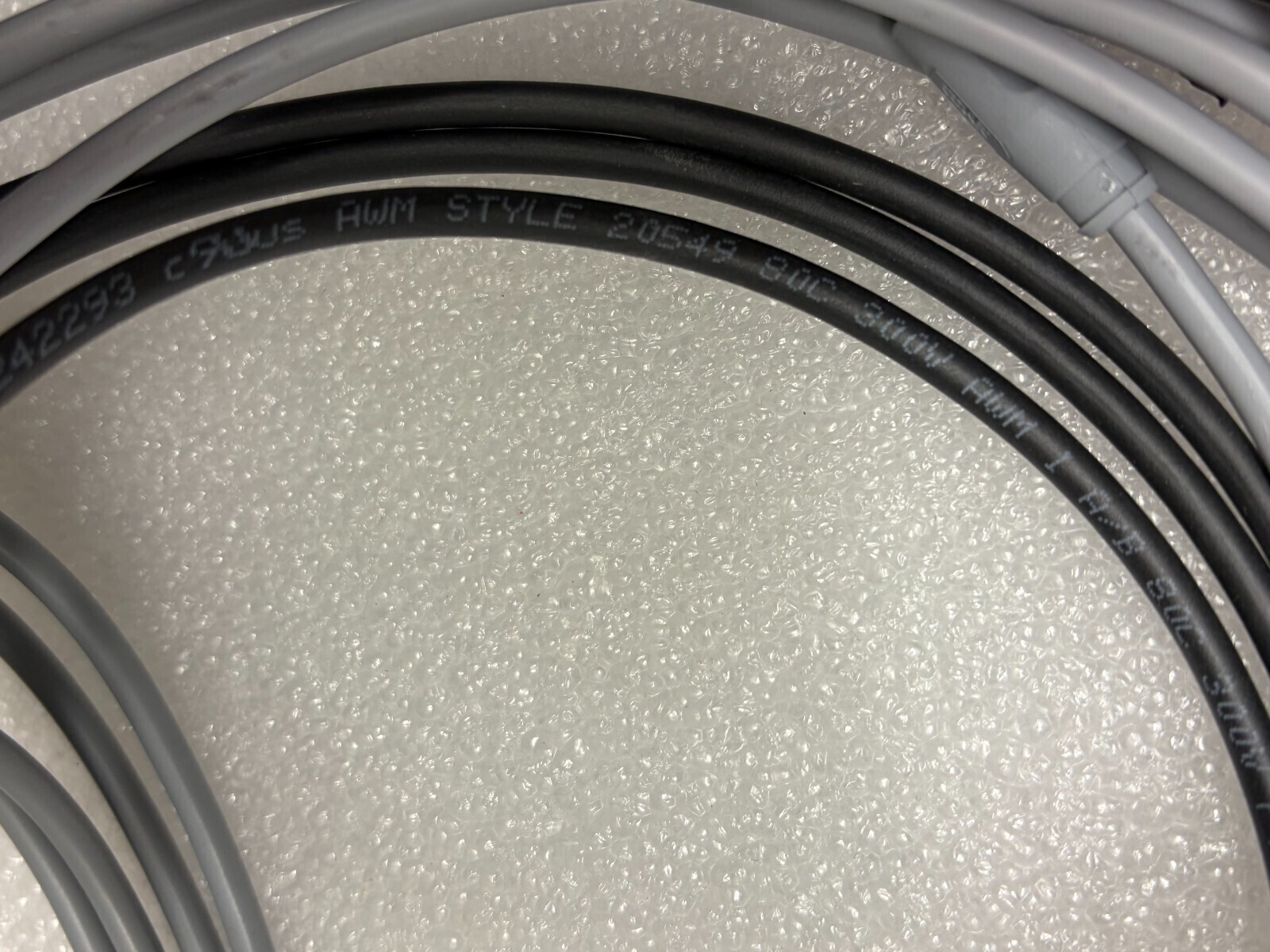

🔌 2. Genaue Beschreibung der angeschlossenen Kabel

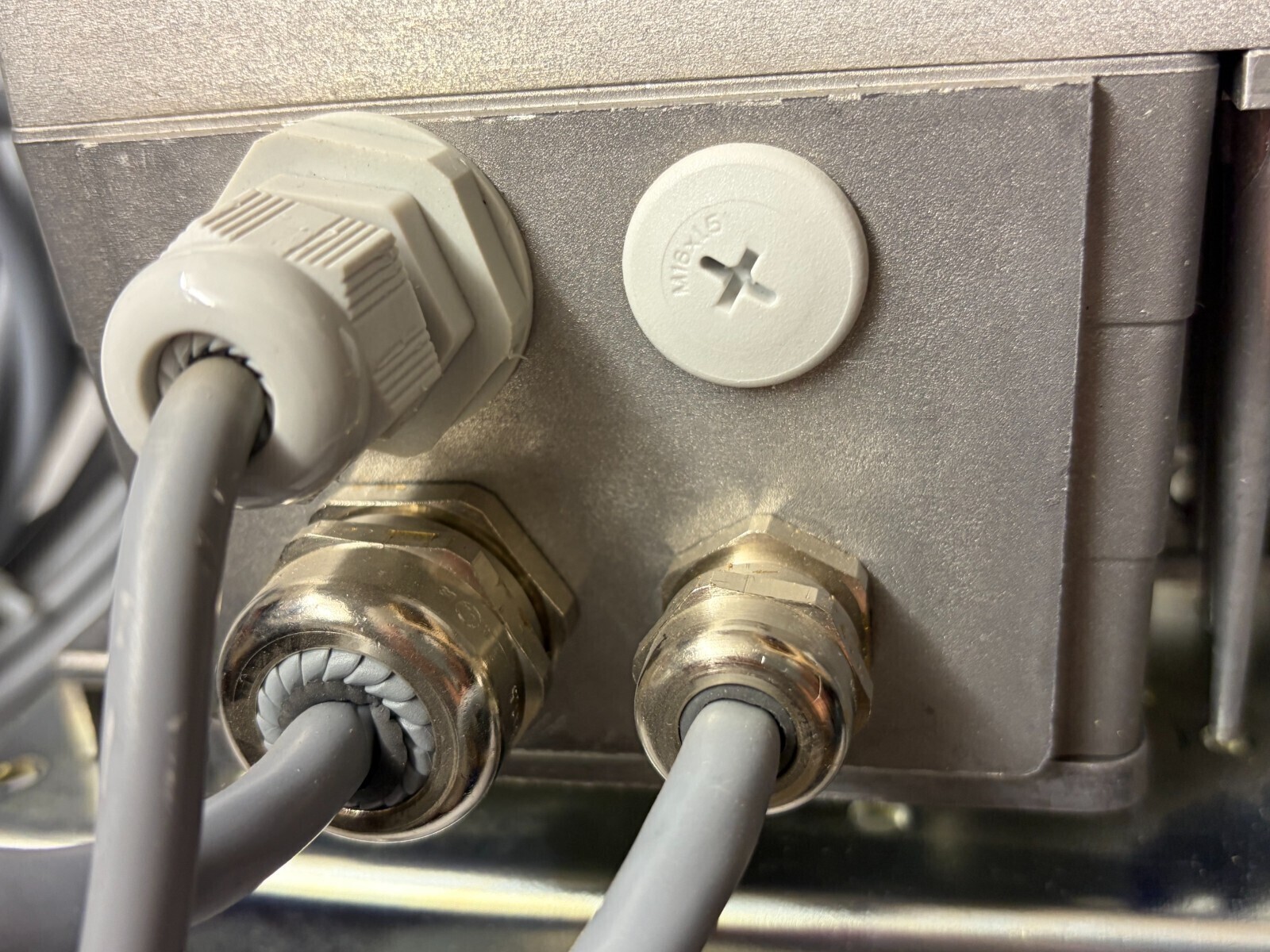

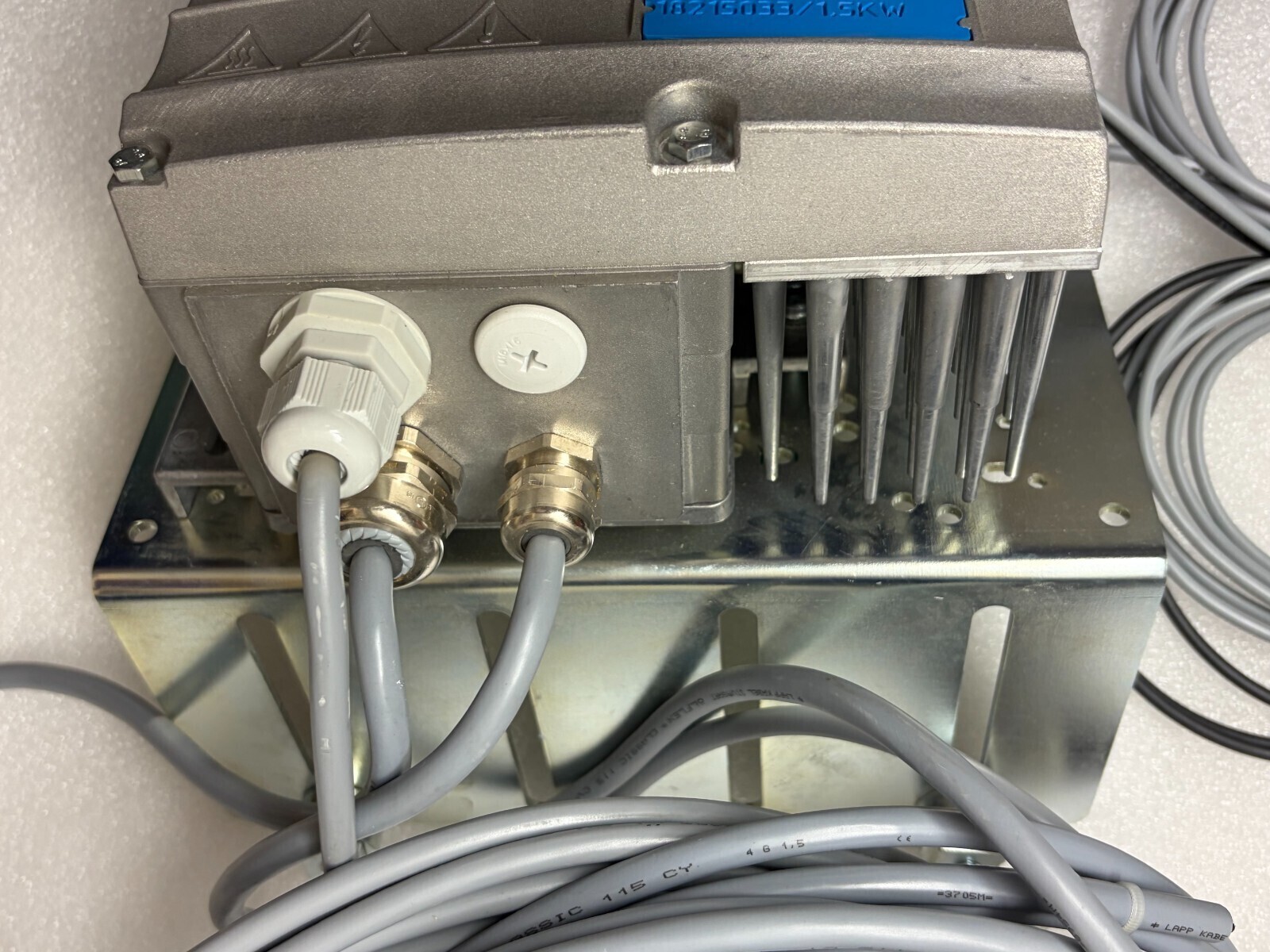

Aus der Anschlussbox (unteres Aluminium-Gussteil) sind die Leitungen über Kabelverschraubungen in der Schutzart IP65 herausgeführt. Diese gewährleisten die Leistungsversorgung, die Kommunikation sowie die Ansteuerung des Motors.

A. Leistungskabel (Netzeinspeisung)

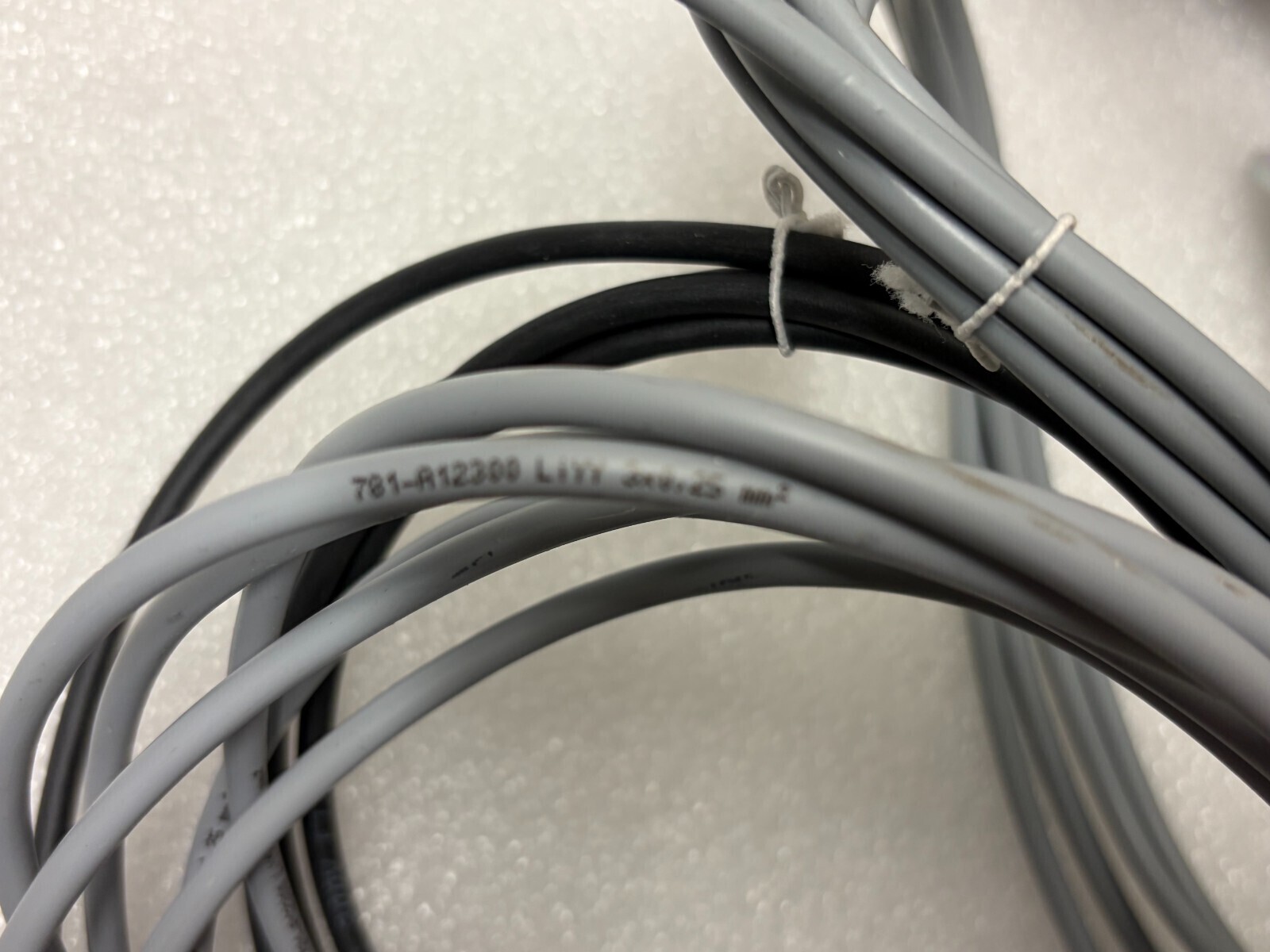

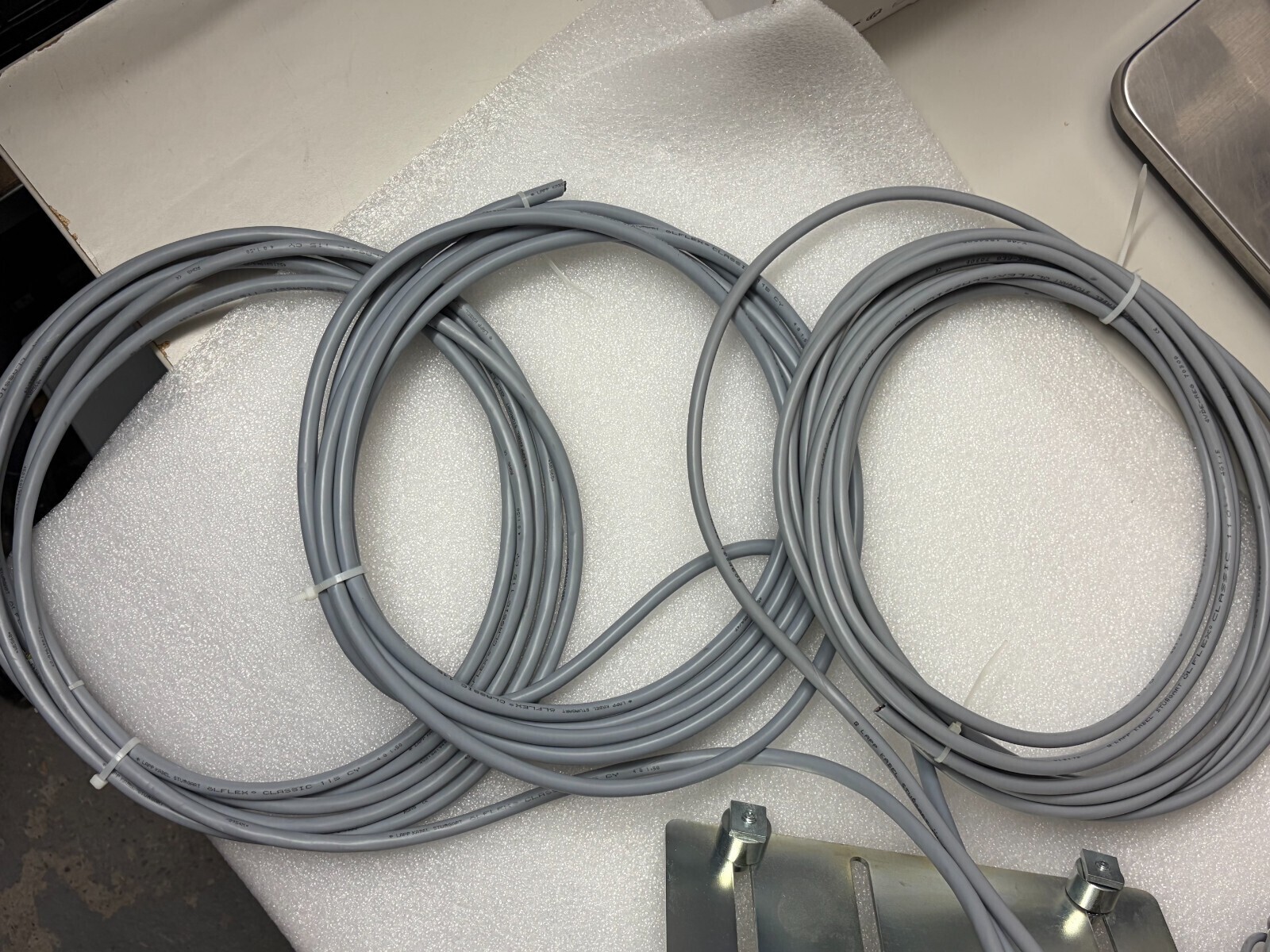

• Kabeltyp: Robustes, vieradriges, geschirmtes Leistungskabel.
• Interne Belegung: Die Adern sind im Inneren der Anschlussbox auf die Hauptleistungsklemmen L1, L2, L3 (Phasen) und PE (Schutzleiter) aufgelegt.
• Funktion: Zuführung der dreiphasigen Netzspannung AC 380 V bis 500 V vom Hauptschaltschrank.

B. Motorkabel / Hybridkabel (Ausgang zum Motor)

• Kabeltyp: Spezielles, geschirmtes SEW-Hybridkabel.
• Interne Belegung: Die drei Hauptadern sind an den Ausgangsklemmen U, V, W des Umrichters angeschlossen. Die Hilfsadern sind auf die Klemmen der integrierten Bremsensteuerung (Klemmen 13, 14, 15) aufgelegt.
• Funktion: Übertragung des pulsweitenmodulierten (PWM) Leistungssignals an die Motorwicklungen sowie gleichzeitige Versorgung und sichere Steuerung der elektromagnetischen Scheibenbremse des Motors.

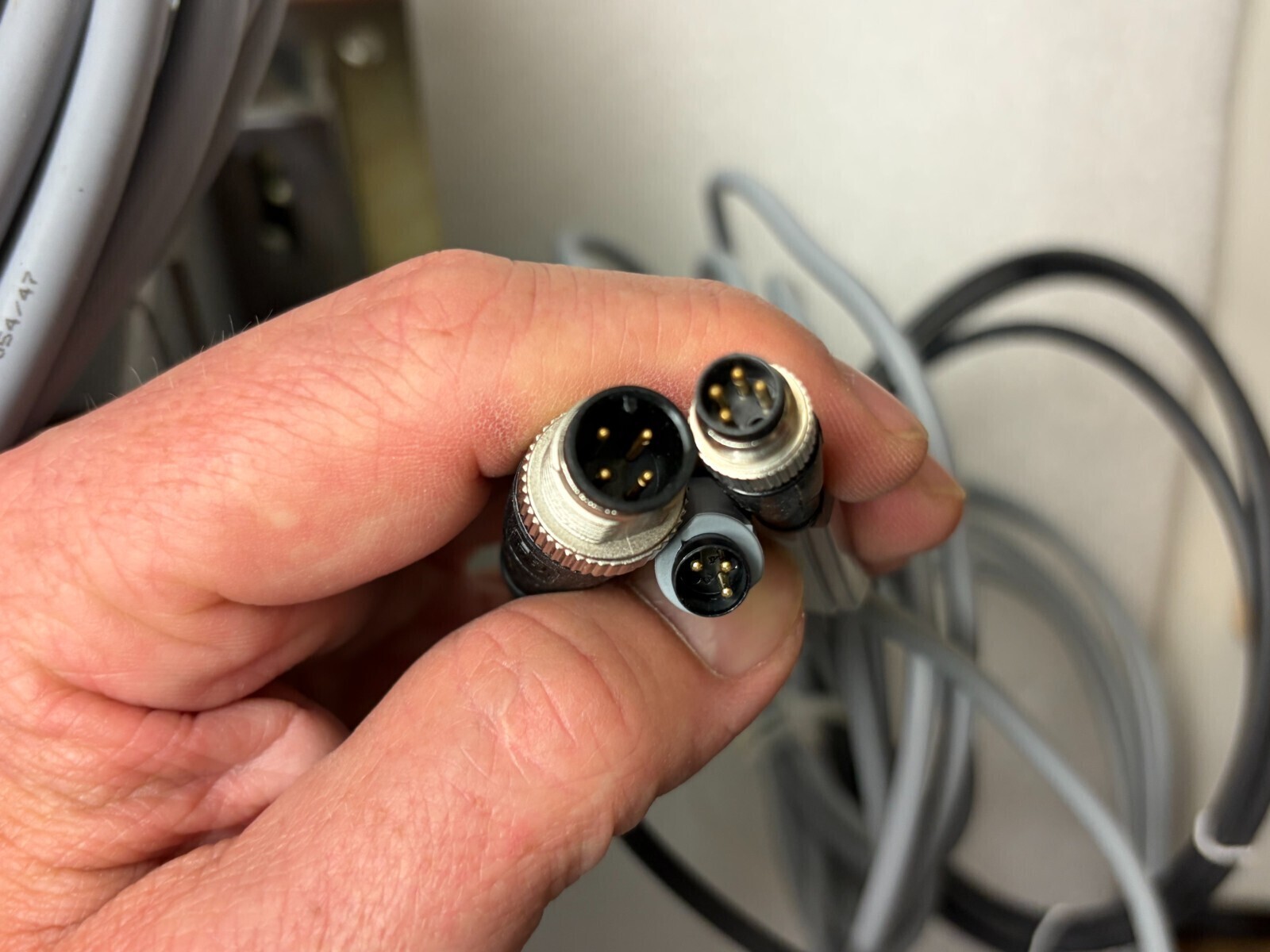

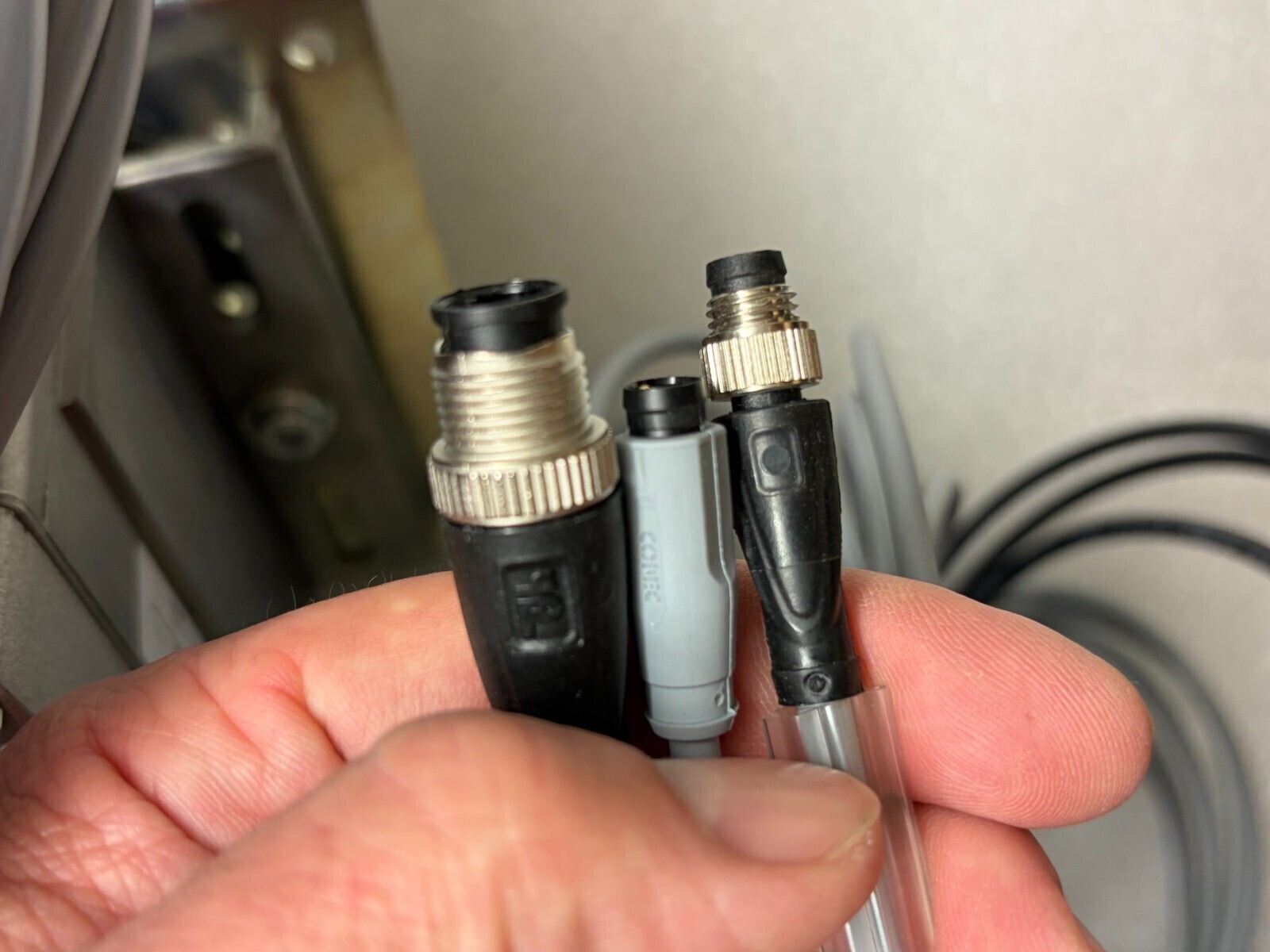

C. Datenbus und Steuerung (Zweifach-Kabeldurchführung)

Auf der Rückseite des Umrichters führt eine geteilte Kabelverschraubung zwei graue Steuerleitungen ins Gehäuse:

• 1. Kommunikationskabel (Busleitung): Die Adern sind auf die internen Klemmen der RS-485-Schnittstelle (Klemmen A und B) aufgelegt. Es sorgt für die digitale Kommunikation mit einer übergeordneten SPS oder einem externen Feldbusverteiler (z. B. Profibus-/Profinet-Modul).
• 2. Steuer- und Versorgungsleitung: Die Adern sind mit den digitalen Eingängen DI01 (Drehrichtung Rechts/Halt), DI02 (Drehrichtung Links/Halt) und der Hilfsspannung 24V / 0V verdrahtet. Dies ermöglicht den Hardware-Start und die Logikversorgung der Umrichter-Prozessorplatine.
