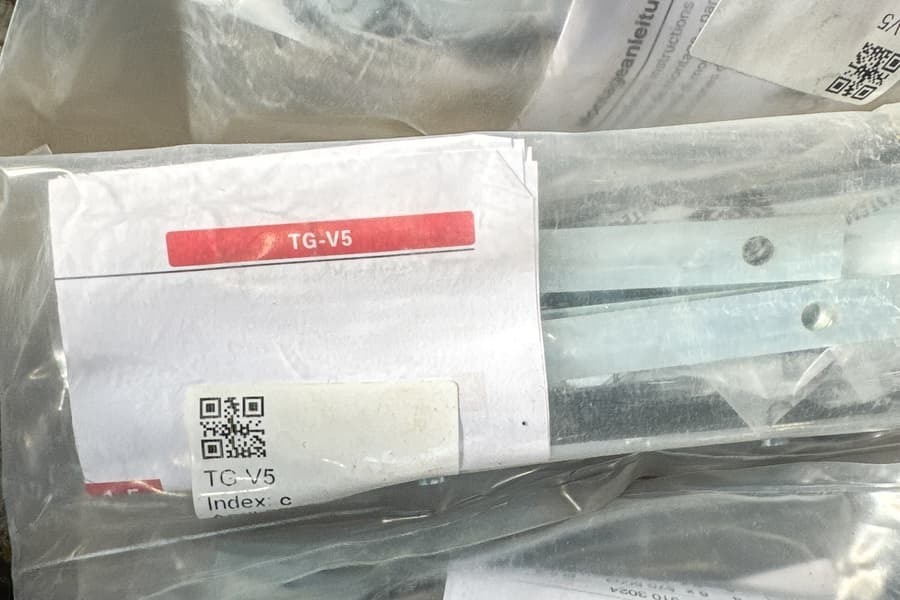

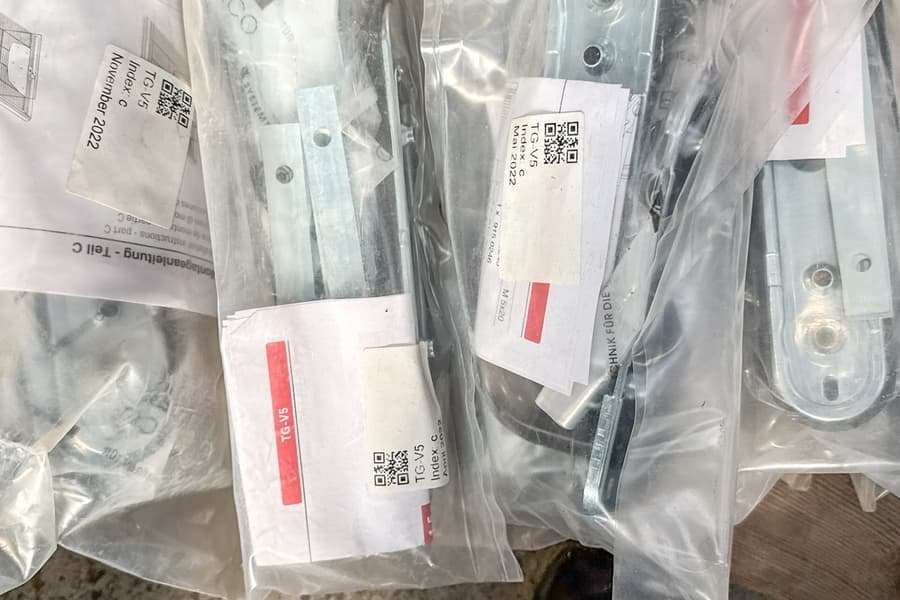

Brühl Sicherheits-Türgarnitur TG-V5 (Knopf/Drücker) mit integriertem Durchgriffschutz

Beschreibung

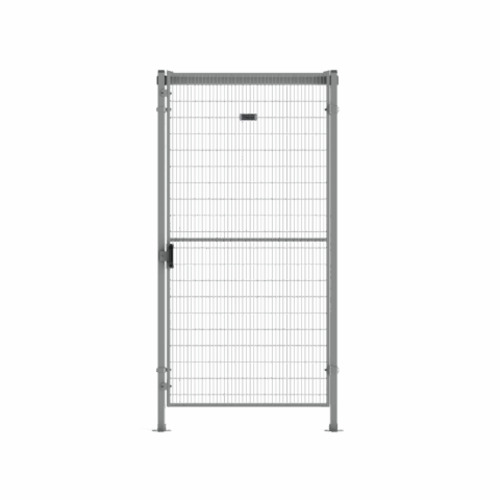

TG-V5 ist eine spezialisierte Sicherheits-Türgarnitur des deutschen Herstellers Brühl Safety (Spezialist für Maschinenschutz- und Zaunsysteme). Sie wurde speziell für den Einsatz an Schutzzauntüren (z. B. Schutzzaunsystem Easy FLEX II oder FTS C) entwickelt, um unbefugten Zutritt zu Gefahrenbereichen von Maschinen und Anlagen zu verhindern.

📋 Konstruktiver Aufbau und Funktion

Die Garnitur TG-V5 besitzt eine asymmetrische Konfiguration (Wechselgarnitur) mit integriertem mechanischen Manipulationsschutz:

• Innenseite (Gefahrenbereich): Ausgestattet mit einem klassischen, massiven Drücker (Klinke). Personen im Inneren des Gefahrenbereichs können die Schutztür im Notfall (Fluchtwegfunktion) jederzeit mechanisch durch Herunterdrücken der Klinke öffnen (sofern das Schloss nicht mechanisch verriegelt ist).
• Außenseite (Sicherheitsbereich): Ausgestattet mit einem festen Knopf (Koule). Ein einfaches Öffnen der Tür von außen durch Ziehen oder Drehen ist unmöglich. Der Zutritt von außen erfordert zwingend einen Schlüssel oder eine Freigabe über ein Schaltsystem.
• Durchgriffschutz (Sicherheitsblech): Das wichtigste Merkmal der TG-V5. Es handelt sich um eine robuste Abdeckhaube aus Stahlblech, die den inneren Drücker umschließt. Sie verhindert, dass ein Bediener von außen durch die Gittermaschen des Schutzzauns greift und die innere Klinke unbefugt betätigt.

⚙️ Technische Spezifikationen und Materialien

• Material der Beschläge: Hochwertiger, robuster Edelstahl oder extrem widerstandsfähiger Industriestahl für den dauerhaften Einsatz im rauen Industrieumfeld.
• Material der Abdeckhaube: Konstruktionsstahl mit widerstandsfähiger Pulverbeschichtung.
• Farbvarianten: Passend zu den Brühl-Schutzzäunen meist in RAL 1021 (Rapsgelb) oder RAL 9005 (Tiefschwarz) ausgeführt.
• Schloss-Vorbereitung: Die Garnitur ist für die Aufnahme eines Standard-Euro-Profilzylinders (PZ) vorbereitet. Der Zylinder selbst gehört nicht zum Standardlieferumfang und wird passend zur Rahmenstärke gewählt (Brühl-Typen PZ-V1 bis PZ-V6).

🛡️ Normenkonformität und Sicherheit

Die TG-V5 wurde konzipiert, um die Anforderungen internationaler Maschinensicherheitsnormen zu erfüllen (insbesondere DIN EN ISO 14120 für trennende Schutzeinrichtungen und DIN EN ISO 13857 für Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen):

1. Manipulationssicherheit (Anti-Tamper): Durch das geschlossene Schutzblech wird das klassische „Überlisten“ von Schutzzäunen durch Durchgreifen effektiv unterbunden.
2. Flucht-Architektur: Ermöglicht in Kombination mit dem passenden Panikschloss das sichere Verlassen einer Anlage bei Stromausfall oder im Notfall (rein mechanische Fluchtmöglichkeit).

🔄 Vergleich innerhalb der Brühl TG-Serie

ModellbezeichnungAußenseiteInnenseiteDurchgriffschutz (Blech)TG-V1 / TG-V2DrückerDrücker❌ NeinTG-V3 / TG-V4KnopfDrücker❌ NeinTG-V5KnopfDrücker✔️ Ja (integriert)
