Groschopp IGKU 80-40 – Produktbeschreibung

Produktübersicht und Marketing-Highlight

Der Groschopp IGKU 80-40 ist ein kompakter, hocheffizienter Drehstrom-Asynchronmotor mit konvektionaler Kühlung, der sich durch seine robuste Bauweise und vielseitige Einsatzmöglichkeiten auszeichnet. Als Teil der bewährten IGKU-Serie von Groschopp bietet dieser Motor eine optimale Lösung für industrielle Anwendungen in den Bereichen Fördertechnik, Verpackungsindustrie, Lebensmittelverarbeitung und Maschinenbau.​

Marketing-Highlight: „Effizient, kompakt, robust – Der IGKU 80-40 vereint hohe Leistungsdichte mit minimalen Verlusten in einem geschlossenen, unempfindlichen Gehäuse. Ideal für den Frequenzumrichterbetrieb dank lüfterloser Bauweise und großem Einstellbereich (ca. 3-70 Hz). Perfekt für anspruchsvolle industrielle Umgebungen!“​

Technische Spezifikationen

Der IGKU 80-40 ist in zwei Ausführungen erhältlich – 2-polig und 4-polig:​

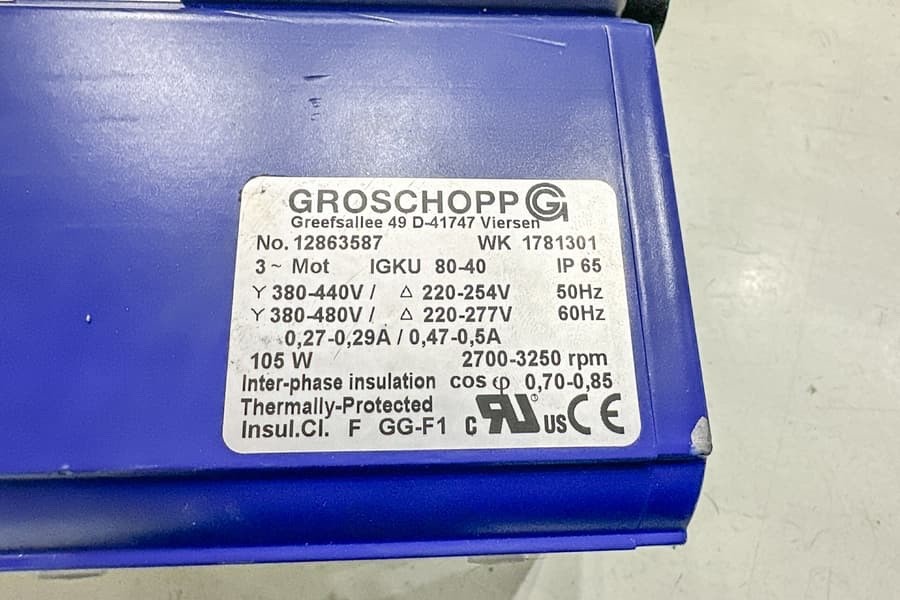

2-poliger Motor (WK 1781301)

• Nennleistung: 105 W

• Nenndrehzahl: 2770 min⁻¹ (ca. 2700-3250 U/min)​

• Nenndrehmoment: 37,4 Ncm

• Nennspannung: 400/230 V (Y/Δ), 3-phasig, 50 Hz

• Nennstrom: 0,28/0,48 A​

• Wirkungsgrad: 66%

• Leistungsfaktor: 0,82

• Gewicht: 2,7 kg​

4-poliger Motor (WK 1695001)

• Nennleistung: 66 W

• Nenndrehzahl: 1320 min⁻¹ (ca. 1320-1700 U/min)​

• Nenndrehmoment: 47,9 Ncm

• Nennspannung: 400/230 V (Y/Δ), 3-phasig, 50 Hz

• Nennstrom: 0,26/0,45 A​

• Wirkungsgrad: 52,8%

• Leistungsfaktor: 0,70

• Gewicht: 2,7 kg​

Weitere Merkmale:

• Schutzart: IP 54 (bis IP 65 mit angebautem Getriebe)​

• Isolationsklasse: F​

• Bauform: B14 (Flanschmotor)​

• Optionen: Getriebe, Bremse, Geber, Frequenzumrichter kompatibel​

• UL-Zertifizierung: Ja​

+

Aufsatz ist ein Schneckengetriebe (Worm Gearbox) aus der Groschopp VARIO-Serie, ein VE31-Modell. Dieses Getriebe wird direkt auf den IGKU 80-40 Motor montiert, um die Drehzahl zu reduzieren und das Drehmoment zu erhöhen.​

Technische Daten VE31-Getriebe:

• Typ: Einstufiges Schneckengetriebe (Single-stage worm gearbox)​

• Drehmoment: Bis zu 28 Nm (900-2500 Ncm, je nach Untersetzung und Betriebsart)​

• Untersetzungsverhältnisse: i = 5:1, 7:1, 10:1, 12:1, 15:1, 18:1, 20:1, 22:1, 25:1, 30:1, 38:1, 50:1, 55:1, 75:1​

• Wirkungsgrad: 18% – 83% (abhängig vom Übersetzungsverhältnis und Drehzahl)​

• Schutzart: IP54-IP65 (mit Motor)​

• Material: Aluminiumgehäuse, optional Edelstahl​

• Schmierung: Standardmäßig Mineralfett, optional synthetisches Fett oder Öl​

• Bauformen: Verschiedene Ausführungen mit Deckel, Fuß, Flansch (klein/groß), Vollwelle oder Hohlwelle​

„Das VE31 Schneckengetriebe – Kompakt, flexibel und variabel! Modulare Bauweise für kundenspezifische Lösungen. Geräuscharmer Betrieb, hohe Belastbarkeit und O-Ring-Abdichtung. Optional in Edelstahl für Lebensmittel-, Pharma- und Chemieindustrie erhältlich. Optimales Preis-Leistungs-Verhältnis!“

Die komplette Getriebemotor-Kombination

Bezeichnung:

Groschopp IGKU 80-40 + VE31 Getriebemotor

Diese Kombination bietet:

• Motordrehzahl: 1320-3250 U/min (je nach Polzahl)​

• Motorleistung: 66-105 W​

• Getriebe-Abtriebsdrehzahl: Abhängig vom Untersetzungsverhältnis (z.B. bei i=10:1 → 132-325 U/min)

• Getriebe-Abtriebsdrehmoment: Erhöht proportional zur Untersetzung (z.B. bei 66W Motor mit i=10:1 → ca. 4,8-9 Nm am Abtrieb)​
